Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

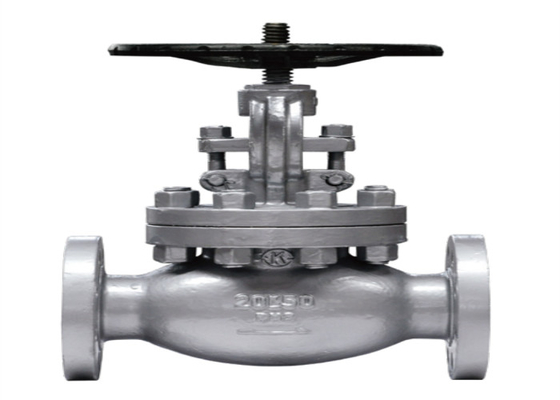

| Ürün adı: | Flanşlı Küresel Vana | Boyut: | DN50 ila DN200 |
|---|---|---|---|
| Gövde Malzemesi: | Karbon çelik | Orta: | Su Yağ Gaz, su |
| Renk: | Müşterinin İsteği, Gümüş Beyaz | Bağlantı türü: | RF |
| Tip: | Küresel Vana | açık: | el çarkı |
| Vurgulamak: | 20k basınç diskli valf flanş tipi,kore standart diskli valf flanş tipi,buharlı çelik disk flanşlı diskli valf |
||
Vana özellikleri
1. Yapı makul ve kompakttır ve hacim küçüktür.Valf gövdesi namlu şeklinde veya aerodinamiktir ve şekli güzeldir.
2. Açma ve kapama torku küçüktür ve conta güvenli ve güvenilirdir
kullanım
Bu valf esas olarak boru hattındaki ortamı bağlamak veya kesmek için kullanılır.Genel olarak, akışı ayarlamaya gerek yoktur.
Bağlantı boyutu
| Tip | DN | L | D | D1 | D2 | sevgili | Z-Φd | H1 | H2 | D0 |
|
J41H-20K |
50 | 267 | 155 | 120 | 96 | 22-2 | 8-Φ19 | 289.5 | 314 | 240 |
| 65 | 292 | 175 | 140 | 116 | 24-2 | 8-Φ19 | 319 | 347 | 240 | |
| 80 | 318 | 200 | 160 | 132 | 26-2 | 8-Φ23 | 345 | 382 | 280 | |
| 100 | 356 | 225 | 185 | 160 | 28-2 | 8-Φ23 | 395 | 426 | 360 | |
| 125 | 400 | 270 | 225 | 195 | 30-2 | 8-Φ25 | 441 | 485 | 400 | |
| 150 | 444 | 305 | 260 | 230 | 32-2 | 12-Φ25 | 461 | 510 | 450 | |
| 200 | 559 | 350 | 305 | 275 | 34-2 | 12-Φ25 | 737 | 790 | 560 |
| Tip | Baskı yapmak | Test Basıncı | Uygun Sıcaklık ℃ | Uygun Ortam | |
|
Mukavemet (su) MPa |
Kapalı (su) MPa |
||||
|
J41H-20K
|
20K | 5.3 | 3.9 | -10~120℃ | Yağ, Su, Buhar |
| Bölüm adı | Malzeme |
| Gövde Kaputu | WCB |
| Kök | 25 |
| Kök somun | 2Cr13 |
| Disk | ZCuAl10Fe3 |
İlgili kişi: Ms. Ada Chen
