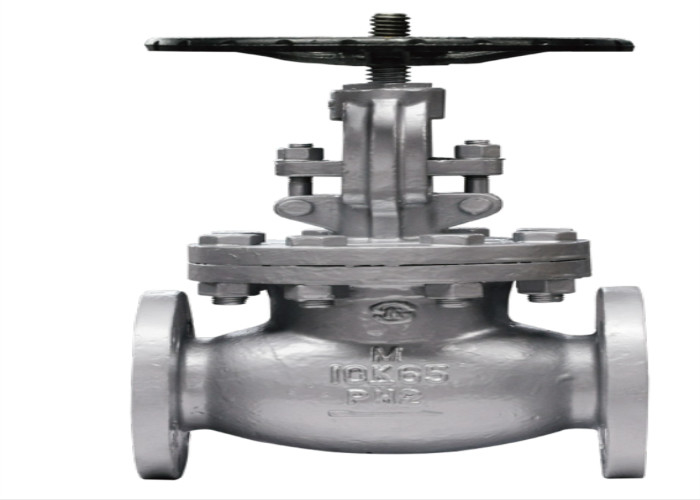

| Ürün adı: | Flanşlı Küresel Vana | Gövde Malzemesi: | Karbon çelik |
|---|---|---|---|
| Bağ: | Flanş Uçları, RF | renk: | Müşterinin İsteği, Gümüş Beyaz |
| Standart: | KS | Baskı yapmak: | 10K |
| ortam sıcaklığı: | ≤120℃ | medya: | Su, yağ, Gaz, buhar |
| Vurgulamak: | 10k flanşlı diskli valf,yüksek sıcaklık flanşlı diskli valf,10k diskli diskli valf flanş tipi |
||
Bu valf esas olarak boru hattındaki ortamı bağlamak veya kesmek için kullanılır.Genel olarak, akışı ayarlamaya gerek yoktur.
1. Yapı makul ve kompakttır ve hacim küçüktür.Valf gövdesi namlu şeklinde veya aerodinamiktir ve şekli güzeldir.
2. Açma ve kapama torku küçüktür ve conta güvenli ve güvenilirdir
| Tip |
Baskı yapmak |
Test Basıncı | Uygun Sıcaklık ℃ | Uygun Ortam | |
|
Mukavemet (su) MPa |
Kapalı (su) MPa |
||||
|
J41H-10K
|
10K | 2.1 | 1.6 | -10~120℃ | Su buharı |
| Tip | DN | L | D | D1 | D2 | sevgili | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289.5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294.5 | 326.5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322.5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345.5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
| Bölüm adı | Malzeme |
| Gövde Kaputu |
WCB |
| Kök |
25 |
| Kök somun |
2Cr13 |
| Disk |
ZCuAl10Fe3 |
