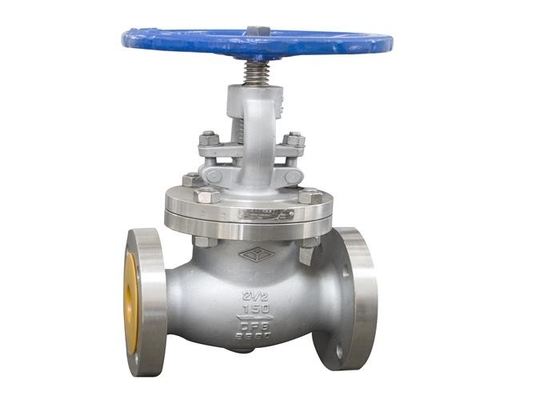

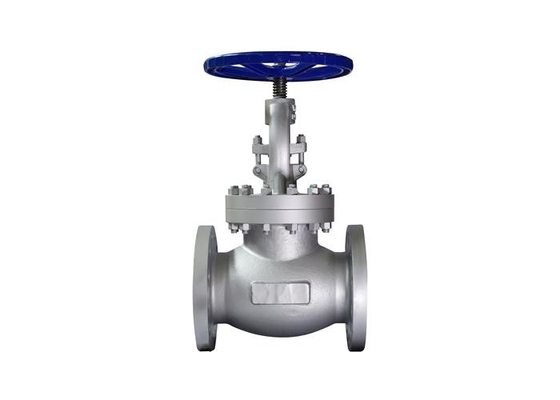

| Ürün adı: | Flanşlı Küresel Vana | Standart veya standart dışı: | Standart |
|---|---|---|---|
| Gövde Malzemesi: | Paslanmaz çelik | Boyut: | DN15-DN150mm |
| Orta: | Su Yağ Gaz, su | Renk: | Paslanmaz renk |
| Bağlantı türü: | flanş | Uygun sıcaklık: | ≤200℃ |
| Vurgulamak: | dn150mm flanşlı diskli valf,API standart flanşlı diskli valf,150lb basınç diskli valf flanşlı |
||
Bu valf esas olarak boru hattındaki ortamı bağlamak veya kesmek için kullanılır.Genel olarak, akışı ayarlamaya gerek yoktur.
1. Bu vana flanş bağlantılıdır ve flanş boyutu ANSI B 16.5 standardına uygun olacaktır.
2. Bu valf, valf gövdesi, kaput, disk, gövde, gövde somunu, el çarkı ve diğer parçalardan oluşur.El çarkını döndürerek, gövde döner ve gövde, açma ve kapama amacına ulaşmak için diski yukarı veya aşağı hareket ettirir.
| Tip | DN | L | D | D1 | D2 | sevgili | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98.4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152.4 | 120,7 | 92.1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190.5 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215.9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279.4 | 241.3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298,5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| Bölüm adı | Malzeme |
| Gövde, Kaput | CF8 |
| Disk | CF8 |
| Kök | F304 |
| Kök somun | ZCuAI10Fe3 |
| Olası başarısızlık | başarısızlık nedeni | eliminasyon yöntemi |
| Sızdırmazlık yüzeyinde sızıntı |
1. Sızdırmazlık yüzeyleri arasında çeşitli eşyalar ve kir var. 2. Sızdırmazlık yüzeyi hasarlı. |
1 Sızdırmazlık yüzeyindeki kiri ve çeşitli eşyaları temizleyin. 2. Sızdırmazlık yüzeyini düzeltin. |
| dolgu sızıntısı |
1. Salmastra sıkılmamış. 2. Yetersiz dolgu maddesi. 3. Paketleme hatası. |
1. Ambalajı eşit şekilde sıkıştırın. 2. Dolgu ekleyin. 3. Yeni salmastra ile değiştirin. |
|
Flanş bağlantı sızdırmazlık yüzeyinde sızıntı |
1. Orta flanş cıvataları sıkılmamış veya sıkılık eşit değil. 2. Bağlantı flanşının sızdırmazlık yüzeyi hasarlı |
1. Cıvataları eşit şekilde sıkın. 2. Flanş sızdırmazlık yüzeyini düzeltin. |
