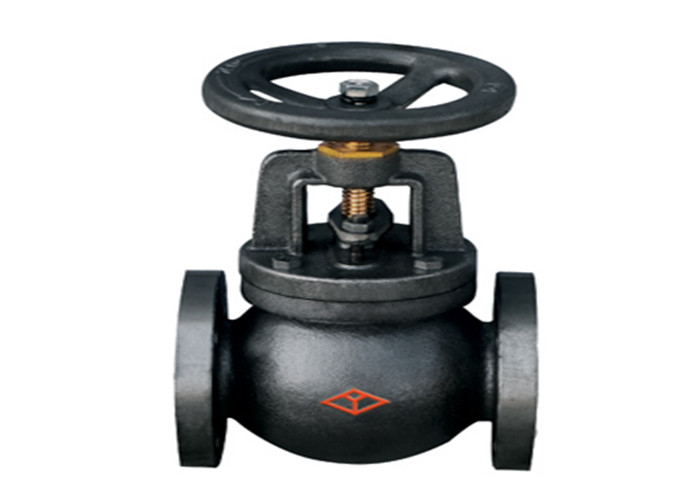

| Ürün adı: | Flanşlı Küresel Vana | Gövde Malzemesi: | Karbon çelik |
|---|---|---|---|
| Orta: | Su Petrol Gaz | Boyut: | DN50-DN200MM |
| Bağ: | Flanş Uçları | Renk: | Müşterinin İsteği |
| Vana tipi: | Küresel Vana | Güç: | Manuel |
| Baskı yapmak: | Orta Basınç | ortam sıcaklığı: | Orta sıcaklık |
| Vurgulamak: | Kore standart flanşlı diskli valf,10k basınç flanşlı diskli valf,dökme çelik diskli diskli valf flanş tipi |
||
Bu valf esas olarak boru hattındaki ortamı kesmek veya bağlamak için kullanılır.Genellikle akışı düzenlemek için kullanılmaz,Ana malzeme karbon çeliği WCB'dir, uygulanabilir sıcaklık -29 ~ 220 ℃, uygulanabilir ortam: su, yağ, buhar
1. Vana flanş bağlantılıdır ve KS B 2361 standardına uygundur.
2. valf, valf gövdesi, kaput, disk, valf çubuğu, valf çubuğu somunu, el çarkı ve diğer parçalardan oluşur.Valf çubuğu, el çarkını çevirerek döner ve valf çubuğu, açma ve kapama amacına ulaşmak için diski yükselmeye veya düşmeye yönlendirir.
1. yapı makul ve kompakttır ve hacim küçüktür.Valf gövdesi namlu veya düzene şeklindedir ve şekli güzeldir.
2. küçük açma ve kapama torku, güvenli ve güvenilir sızdırmazlık.
| Tip | DN | L | D | D1 | D2 | sevgili | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289.5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294.5 | 326.5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322.5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345.5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
