Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

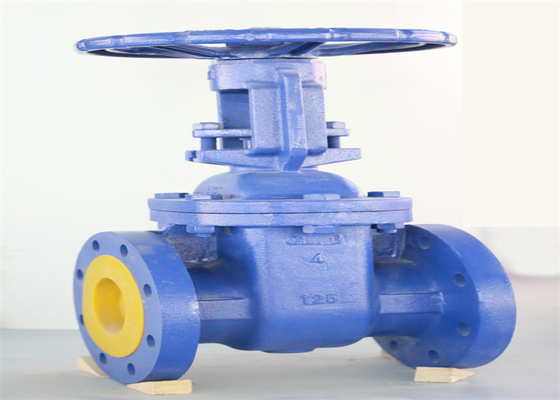

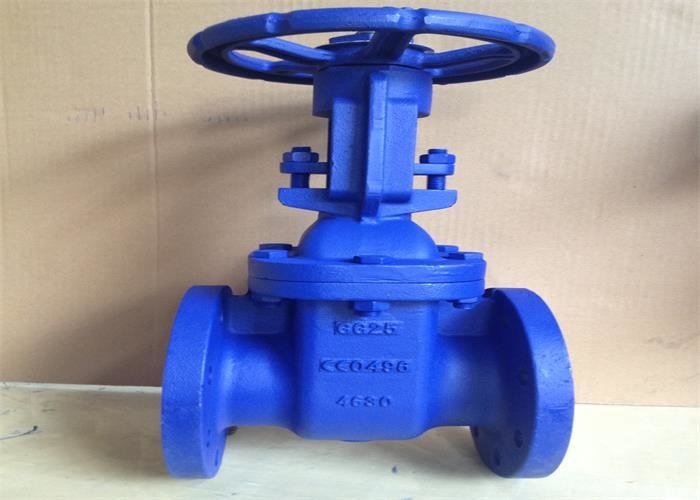

| Ürün adı: | Flanşlı Sürgülü Vana | Renk: | Müşterinin İsteği, mavi |
|---|---|---|---|
| Tasarım Standardı: | BS EN 1171 | Tip: | os&y,yükselen gövde |
| Orta: | su yağı | Bağ: | Flanş Uçları |
| Boyut: | DN50-300 | Malzeme: | Ductile iron; Eğilebilir Demir; Cast iron dökme demir |
| Baskı yapmak: | Orta Basınç | ortam sıcaklığı: | Orta sıcaklık |
| Vurgulamak: | bs standart flanşlı sürgülü vana,dn80 flanşlı sürgülü vana,dn80 sürgülü vana flanşlı |
||
Valf, aşındırıcı olmayan ortam içeren boru hatları ve ekipmanların açılması ve kapatılması için kullanılabilir ve genellikle kısma için kullanılmaz.
Ana gövde gri dökme demirden yapılmıştır ve bakır sızdırmazlığı için geçerli sıcaklık -10 ℃ ~ 200 ℃'dir;Uygulanabilir ortam: su ve buhar.
Demir contanın uygulanabilir sıcaklığı -10 ℃ ~ 100 ℃'dir;Uygulanabilir ortam: genel yağ.
1. basit şekil, iyi üretilebilirlik, geniş uygulama aralığı ve kolay kurulum.
2. yapı makul ve kompakttır, hacim küçüktür ve kapatma parçası (RAM), çalışma sırasında anormal yük veya sıcaklıktan kaynaklanan valf gövdesinin deformasyonunu otomatik olarak telafi edebilen kama yapısını benimser ve sızdırmazlık güvenlidir ve güvenilir.
3. Ortam, bağlantı veya bağlantı kesme amacına ulaşmak için sürgülü vananın her iki tarafından herhangi bir yönde akabilir.
1. vana flanş bağlantılıdır;
2. valf, valf gövdesi, kaput, kapı, valf çubuğu, el çarkı ve diğer parçalardan oluşur.El çarkını çevirerek,
Valf çubuğu yükselir veya düşer, böylece pistonu yükselmeye veya alçaltarak sıvıya dik doğrusal bir yer değiştirme yapar,
Açma ve kapama amacına ulaşmak için.
| Olası başarısızlık | başarısızlık nedeni | eliminasyon yöntemi |
| Sızdırmazlık yüzeyinde sızıntı | 1. Sızdırmazlık yüzeyleri arasında kir ve diğer nesneler karışmış. | 1 sızdırmazlık yüzeyindeki kiri temizleyin. |
| 2. Sızdırmazlık yüzeyi hasarlı. | 2. Sızdırmazlık yüzeyini tekrar düzeltin. | |
| ambalaj sızıntısı | 1. ambalaj kapağı sıkıştırılmamış. | 1. salmastrayı sıkıştırmak için somunları eşit şekilde sıkın. |
| 2. yetersiz paketleme. | 2. dolgu ekleyin. | |
| 3. paketleme hatası. | 3. yeni ambalajla değiştirin. | |
| Flanş bağlantı sızdırmazlık yüzeyinde sızıntı | 1. flanş cıvataları sıkılmamış veya sıkılık eşit değil | 1. cıvataları eşit ve simetrik olarak sıkın. |
| 2. bağlantı sızdırmazlık yüzeyi hasarlı | 2. flanş sızdırmazlık yüzeyini düzeltin. |
| DN(mm) | DN | L | D | D1 | D2 | b | f | zd | D0 | hmin | Hmaks |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485,5 | 620 |
| 150 | 6" | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8" | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
