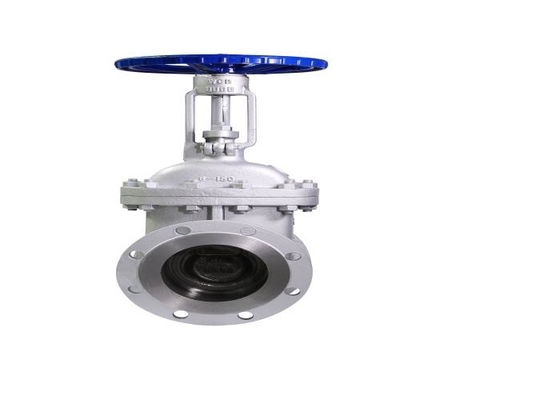

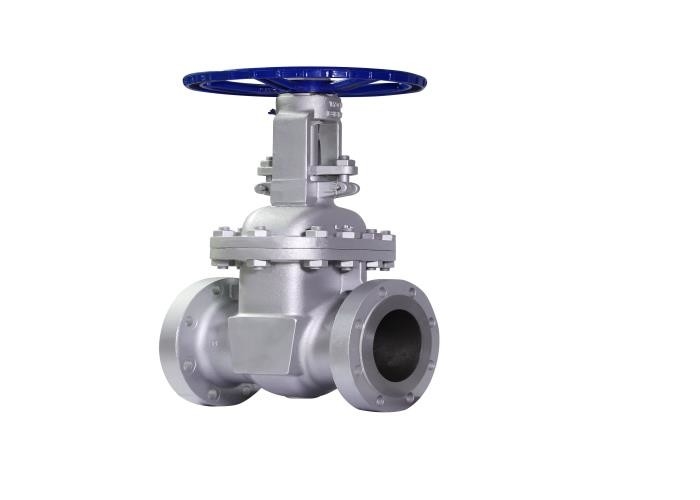

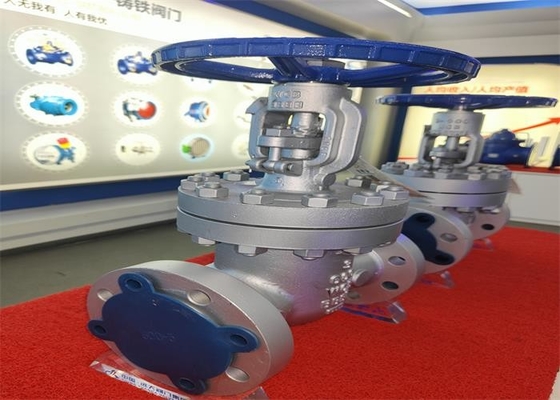

| Ürün adı: | Flanşlı Sürgülü Vana | Boyut: | DN50-DN600 |
|---|---|---|---|
| Bağ: | Flanş Uçları | Renk: | Müşterinin İsteği, beyaz |
| Gövde Malzemesi: | Karbon çelik | medya: | Su, Petrol, Gaz |
| ortam sıcaklığı: | Orta Sıcaklık, Normal Sıcaklık | Tip: | os&y,yükselen gövde |
| Vurgulamak: | API flanşlı su yağ sürgülü vana,150lb flanşlı su yağ sürgülü vana,dn125 sürgülü vana flanşlı |
||
1. vana flanş bağlantılıdır;
2. valf, valf gövdesi, kaput, kapı, valf çubuğu, el çarkı ve diğer parçalardan oluşur.El çarkını çevirerek,
Valf çubuğu yükselir veya düşer, böylece pistonu yükselmeye veya alçaltarak sıvıya dik doğrusal bir yer değiştirme yapar,
Açma ve kapama amacına ulaşmak için.
① Valf tam açık konumdayken volanın çıkarılmasına izin verilir;
② Dolgu, müşteri ihtiyaçlarına göre farklı malzeme ve yapılarla değiştirilebilir;
③ Orta conta, daha iyi sızdırmazlık performansına ve daha uzun hizmet ömrüne sahip olan ve tekrar tekrar sökülüp kullanılabilen metal oluklu contayı benimser;
④ Valf gövdesinin içindeki entegre kılavuz ray, açma ve kapama sırasında ramın herhangi bir konumda merkezde kalmasını sağlayabilir
⑤ Valf çubuğu ile şahmerdan arasındaki bağlantı gücü, valf çubuğu dişinin gücünü aşıyor;
⑥ Patlama önleyici valf çubuğu, valf tamamen açıldığında valf kapağına yakın olan konik bir üst sızdırmazlık yüzeyi ile tasarlanmıştır;
⑦ Elastik kama kapısı, oturma halkasının yüzey bozulmasını ve boru hattı stresinden kaynaklanan valf gövdesi deformasyonunu telafi edebilir;
Valf yuvası halkası, müşteri gereksinimlerine göre farklı malzemelerin sızdırmazlık yüzeylerini kaynaklayabilen sızdırmazlık kaynağı ile monte edilir.
1. Vana kuru bir depoda depolanacak ve açık havada depolanmayacaktır.
2. Uzun süreli depolama için düzenli olarak bakımı yapılmalıdır.
3. vana herhangi bir boru hattına monte edilebilir.
4. Basınç testi, kurulumdan önce yapılacak ve kurulum, ancak gereksinimleri karşıladıktan sonra gerçekleştirilebilecektir.
5. Kurulumdan önce boruyu ve valf boşluğunu temizleyin.
6. El çarkı kaldırma için kullanılmayacaktır.
7. Ürün, kurulumdan sonra büyük bir dış kuvvete maruz bırakılmayacaktır.
8. Çalışma koşulları, performans spesifikasyonundaki gerekliliklerle uyumlu olacaktır.
9. El çarkını kapatmak için saat yönünde çevirin ve açmak için tersini yapın.
| Tip | DN | L | D | D1 | D2 | sevgili | Z-Фd | Hmaksimum | Hdk | D0 | |||
| API(B)Z40H-150LB | 2" | 51 | 178 | 150 | 120,7 | 92．1 | 17.5-2 | 4-Ф19 | 390 | 330 | 200 | ||
| 2 1/2" | 64 | 190 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 435 | 350 | 200 | |||
| 3" | 77 | 203 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 510 | 410 | 240 | |||
| 4" | 102 | 229 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 580 | 465 | 280 | |||
| 5" | 127 | 254 | 255 | 215.9 | 185,7 | 23-2 | 8-Ф22,2 | 660 | 515 | 280 | |||
| 6" | 153 | 267 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22,2 | 775 | 610 | 320 | |||
| 8" | 204 | 292 | 345 | 298,5 | 270 | 28-2 | 8-Ф22,2 | 965 | 745 | 360 | |||
| 10" | 254 | 330 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 1165 | 890 | 400 | |||
| 12" | 305 | 356 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 1370 | 1040 | 450 | |||
| 14" | 337 | 381 | 535 | 476.3 | 412.8 | 33.4-2 | 12-Ф28.5 | 1545.5 | 1181.5 | 560 | |||
| 16" | 388 | 406 | 595 | 539.8 | 469.9 | 35-2 | 16-Ф28.5 | 1744 | 1326 | 560 | |||
| 18" | 439 | 432 | 635 | 577.9 | 533.4 | 38.1-2 | 16-Ф31.8 | 1930 | 1440 | 640 | |||
| 20" | 489 | 457 | 700 | 635 | 584.2 | 41.3-2 | 20-Ф31.8 | 2135 | 1597 | 640 | |||
| 24" | 591 | 508 | 815 | 749.3 | 692.2 | 46.1-2 | 20-Ф35 | 2531 | 1906,5 | 720 | |||
