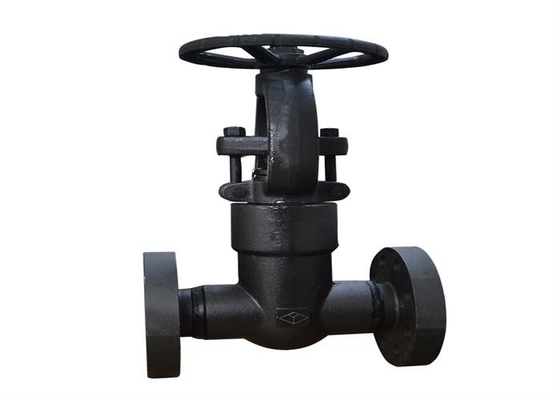

A105 Dövme Çelik Flanşlı Sürgülü Vana Basıncı 1.6/2.5/4.0/6.4mpa Yükselen Kök Dn150

A105 Forged Steel Flanged Gate Valve Pressure 1.6/2.5/4.0/6.4mpa Rising Stem Dn150

Büyük resim : A105 Dövme Çelik Flanşlı Sürgülü Vana Basıncı 1.6/2.5/4.0/6.4mpa Yükselen Kök Dn150

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Yuancheng
Model numarası:	A105 Z41H

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 adet
Fiyat:	Negotiable
Ambalaj bilgileri:	ahşap kutu 120011001100
Teslim süresi:	5-8 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	yılda 100000 adet

İletişim

Detaylı ürün tanımı

Ürün adı:	Flanşlı Sürgülü Vana	Boyut:	1/2"~2"
Tip:	os&y,yükselen gövde	Orta:	Su Petrol Gaz
Gövde Malzemesi:	Karbon çelik	Renk:	Müşterinin İsteği
Bağ:	Flanş Uçları	Baskı yapmak:	Yüksek basınç
Vurgulamak:	a105 dövme çelik flanşlı sürgülü vana , yağ dövme çelik flanşlı sürgülü vana , dn150 sürgülü vana flanşlı

Dövme Çelik A105 Yüksek Basınç 1.6/2.5/4.0/6.4 Mpa Yükselen Kök Flanşlı Sürgülü Vana

kullanım

Dövme çelik sürgülü vana, basınç taşıyan vana gövdesi ve kaputu dövülmüş sürgülü vanayı ifade eder.Dövme çelik sürgülü vananın açma ve kapama parçalarının hareket yönü akışkan yönüne diktir.Dövme çelik sürgülü vana sadece tamamen açılıp kapatılabilir ve ayarlanamaz veya kısılamaz;Bu vana serisi esas olarak petrol, kimya endüstrisi, elektrik santrali ve diğer endüstrilerde boru hattını kesmek veya bağlamak ve sistemin normal çalışmasını sürdürmek için kullanılır.

çalışma prensibi

Valf kapatma: El çarkını veya diğer tahrik cihazını saat yönünde çevirin ve valf çubuğu somunu valfi kapatmak için valf çubuğunu aşağı doğru hareket ettirir.

Valf açıklığı: el çarkını veya diğer tahrik cihazını saat yönünün tersine çevirin ve valf çubuğu somunu valfi açmak için valf çubuğunu yukarı doğru hareket ettirir.

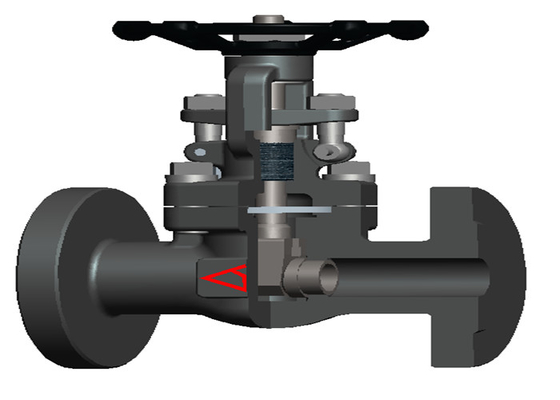

Yapısal özellikler

1. valf gövdesi contası, salmastra + üst contanın çift conta tasarımı ile gerçekleştirilir.
2 valf çubuğu ve ram, kurulumu kolay bir "t" yapısında bağlanmıştır.Ek olarak, valf çubuğunun kafası küresel olacak şekilde tasarlanmıştır, böylece valf kapatıldığında, valf çubuğu ve şahmerdan otomatik merkezleme işleviyle nokta teması halindedir.
3 valf gövdesi, koç darbesi kılavuzluğunu gerçekleştirmek için yuva yapısını benimser ve koç ile valf yuvası sızdırmazlık halkası arasındaki sürtünme, açma ve kapama işlemi sırasında azalır.
4 valf gövdesi ve kaput, ön yük altında metal spiral sargılı contanın uzamasını ve aşırı basınç deformasyonunu azaltabilen zıvana ve oluk yüzeyi ile bağlanacaktır.
5 valf yuvası, kompakt ve etkili uyum sağlamak için genişleme yapısını benimser.
6 hareketli mafsal cıvata, somun ve pimlerle bağlanır.Uygun kurulum, basit yapı, güçlü stabilite ve uzun hizmet ömrü avantajlarına sahiptir.

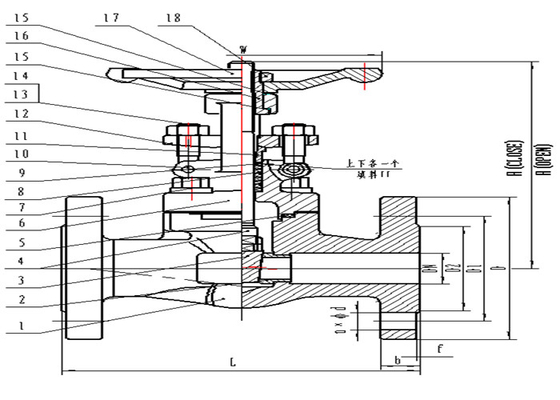

Ana parçaların malzemesi

Numara.	İsim	Malzeme
1	Gövde	A105N	A350 LF2	A182 F11	A182 F22	A182 F304		A182 F316	A182 F304L	A182 F316L
2	Koltuk	2Cr13/STL				A182 F304/STL		A182 F316/STL	A182 F304L/STL	A182 F316L/STL
3	Disk	2Cr13/STL				A182 F304/STL		A182 F316/STL	A182 F304L/STL	A182 F316L/STL
4	Kök	1Cr13				A276 304		A276 316	A276 304L	A276 316L
5	conta	201+Esnek grafit/304+Esnek grafit
6	kaput	A105N	A350 LF2	A182 F11	A182 F22	A182 F304		A182 F316	A182 F304L	A182 F316L
7	cıvata	A193 B7	A193 B7	A193 B16	A193 B16	A193 B8		A193 B8M	A193 B8M	A193 B8M
8	paketleme	esnek grafit
9	paketleme	Çelik tel ambalaj (304+Esnek grafit)
10	toplu iğne	45
11	paketleme bezi	2Cr13	2Cr13	2Cr13	2Cr13	A276 304		A276 316	A276 304L	A276 316L
12	Ambalaj presleme plakası	A105N	A350 LF2	A182 F11	A182 F22	A182 F304		A182 F316	A182 F304L	A182 F316L
13	Ceviz	A194 2H	A194 2H	A194 2H	A194 2H	A194 8M		A194 8M	A194 8M	A194 8M
14	cıvata	A193 B7	A193 B7	A193 B7	A193 B7	A193 B8		A193 B8M	A193 B8M	A193 B8M
15	şim	65Mn
16	gövde somunu	35/1Cr13
17	el çarkı	dövülebilir demir
18	Kilit somunu	A194 2H					A194 8M

Uygulanabilir ortam ve sıcaklık aralığı kabuk malzemesi

gövde malzemesi	A105N	A350 LF2	A182 F11/F22	A182 F304/F316	A182 F304L	A182 F316L
uygun sıcaklık (℃)	-29～425	-46～345	-29～538	-29～538	-29～425	-29～450
orta	Su, buhar, yağ vb.	Düşük sıcaklık, su, buhar, petrol ürünleri, doğal gaz vb.	Su, buhar, petrol ürünleri, doğal gaz vb.	Su, buhar, petrol ürünleri, doğal gaz vb.

Not: ortam yanıcı ve patlayıcı olduğunda, boru hattı sisteminin çalışma sıcaklığı sınırlandırılmalıdır.

Ana bağlantı boyutları ve genel boyutlar

DN15 ～DN50,PN16Dövme çelik flanş sürgülü vananın ana bağlantı boyutları ve Sınır boyutları
DN	L	D	D1	D2	b	f	n-φd	H(KAPALI)	H(AÇIK)	W
15	130	95	65	45	16	2	4-14	142	158	100
20	150	105	75	58	18	2	4-14	144	159.5	100
25	160	115	85	68	18	2	4-14	170	191	120
32	180	140	100	78	18	2	4-18	199	255.5	160
40	200	150	110	88	18	2	4-18	214	248	160
50	250	165	125	102	18	2	4-18	244.5	286.5	180

DN15 ～DN50,PN25Dövme çelik flanş sürgülü vananın ana bağlantı boyutları ve Sınır boyutları
NPS	L	D	D1	D2	b	f	n-φd	H(KAPALI)	H(AÇIK)	W
1/2	130	95	65	45	16	2	4-14	142	158	100
3/4	150	105	75	58	18	2	4-14	144	159.5	100
1	160	115	85	68	18	2	4-14	170	191	120
1-1/4	180	140	100	78	18	2	4-18	199	255.5	160
1-1 / 2	200	150	110	88	18	2	4-18	214	248	160
2	250	165	125	102	20	2	4-18	244.5	286.5	180

DN15 ～DN50,PN40Dövme çelik flanş sürgülü vananın ana bağlantı boyutları ve Sınır boyutları
NPS	L	D	D1	D2	D3	b	f	f1	n-φd	H(KAPALI)	H(AÇIK)	W
1/2	130	95	65	45	40	16	2	4	4-14	142	158	100
3/4	150	105	75	58	51	18	2	4	4-14	144	159.5	100
1	160	115	85	68	58	18	2	4	4-14	170	191	120
1-1/4	180	140	100	78	66	18	2	4	4-18	199	255.5	160
1-1 / 2	200	150	110	88	76	18	3	4	4-18	214	248	160
2	250	165	125	102	88	20	3	4	4-18	244.5	286.5	180

DN15 ～DN50,PN63Dövme çelik flanş sürgülü vananın ana bağlantı boyutları ve Sınır boyutları
NPS	L	D	D1	D2	D3	b	f	f1	n-φd	H(KAPALI)	H(AÇIK)	W
1/2	170	105	75	45	40	20	2	4	4-14	142	158	100
3/4	190	130	90	58	51	22	2	4	4-18	144	159.5	100
1	210	140	100	68	58	24	2	4	4-18	170	191	120
1-1/4	230	155	110	78	66	26	2	4	4-22	199	255.5	160
1-1 / 2	240	170	125	88	76	28	3	4	4-22	214	248	160
2	250	180	135	102	88	26	3	4	4-22	244.5	286.5	180

DN15 ～DN50,PN100Dövme çelik flanş sürgülü vananın ana bağlantı boyutları ve Sınır boyutları
NPS	L	D	D1	D2	D3	b	f	f1	n-φd	H(KAPALI)	H(AÇIK)	W
1/2	170	105	75	45	40	20	2	4	4-14	142	158	100
3/4	190	130	90	58	51	22	2	4	4-18	144	159.5	100
1	210	140	100	68	58	24	2	4	4-18	170	191	120
1-1/4	230	155	110	78	66	26	2	4	4-22	199	255.5	160
1-1 / 2	240	170	125	88	76	28	3	4	4-22	214	248	160
2	250	195	145	102	88	30	3	4	4-26	244.5	286.5	180
