Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

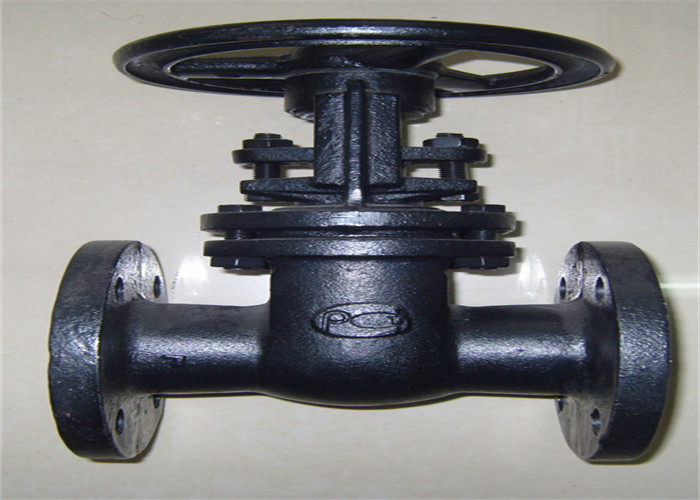

| Ürün adı: | Flanşlı Sürgülü Vana | Baskı yapmak: | Orta Basınç |
|---|---|---|---|
| medya: | Su, yağ | Standart: | GOST |
| Gövde Malzemesi: | dökme demir | Renk: | Müşterinin İsteği Siyah |
| Bağ: | Flanş Uçları | boyut: | DN50~DN400 |
| Tip: | yükselen kök | ortam sıcaklığı: | Orta sıcaklık |
| Vurgulamak: | gost standart 4 sürgülü vana flanşlı,pirinç yuva 4 sürgülü vana flanşlı,dn200 sürgülü vana flanşlı |
||
Valf, boru hatlarında ve aşındırıcı olmayan ortamlara sahip ekipmanların açılması ve kapatılması için kullanılabilir ve genellikle kısma için kullanılmaz.
Valf, valf gövdesinin yukarı ve aşağı hareket etmesini sağlamak için el çarkını döndürerek valf gövdesi somununu döndürür, böylece tokmağı yükselmeye veya düşürmeye ve açma ve kapama amacına ulaşmak için sıvıya dik doğrusal bir yer değiştirmeye neden olur.
1. Basit şekil, iyi üretim süreci, geniş uygulama aralığı ve kolay kurulum.
2. Akışkan direnci küçüktür.Sürgülü vananın vana gövdesi içindeki orta kanal düzdür.Ortam, sürgülü vanadan akarken akış yönünü değiştirmez, bu nedenle akış direnci küçüktür.
3. Ortam, bağlanabilen veya kesilebilen sürgülü vananın her iki tarafından herhangi bir yönde akabilir.
| DN | L | D | D1 | D2 | D3 | sevgili | Z-Φd | hmin | Hmaks | W |
| 50 | 180 | 160 | 125 | 100 | 50 | 17-2 | 4-Φ18 | 238.6 | 289 | 169 |
| 80 | 210 | 195 | 160 | 135 | 78 | 19-2 | 8-Φ18 | 310 | 404 | 190 |
| 100 | 230 | 215 | 180 | 155 | 97 | 19-2 | 8-Φ18 | 326 | 427 | 190 |
| 150 | 280 | 280 | 240 | 210 | 150 | 21-3 | 8-Φ23 | 466 | 616 | 240 |
| 200 | 330 | 340 | 295 | 265 | 200 | 23-3 | 8-Φ23 | 628 | 840 | 320 |
| 250 | 450 | 395 | 350 | 320 | 234 | 26-3 | 12-Φ23 | 735 | 986 | 350 |
| 300 | 500 | 445 | 400 | 368 | 290 | 26-3 | 12-Φ23 | 862.5 | 1159.5 | 350 |
