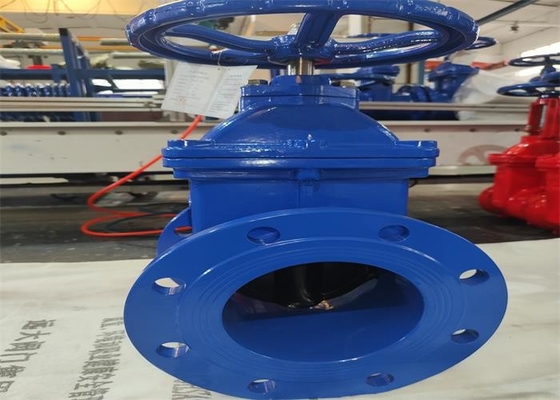

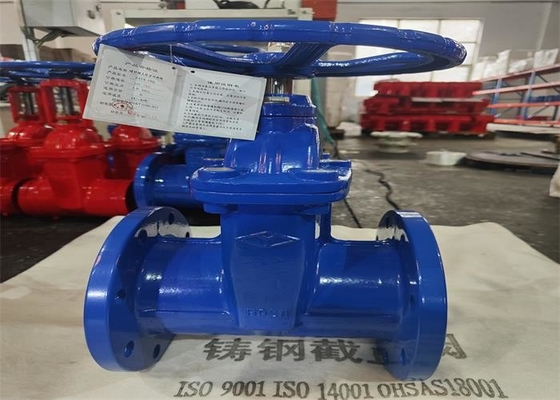

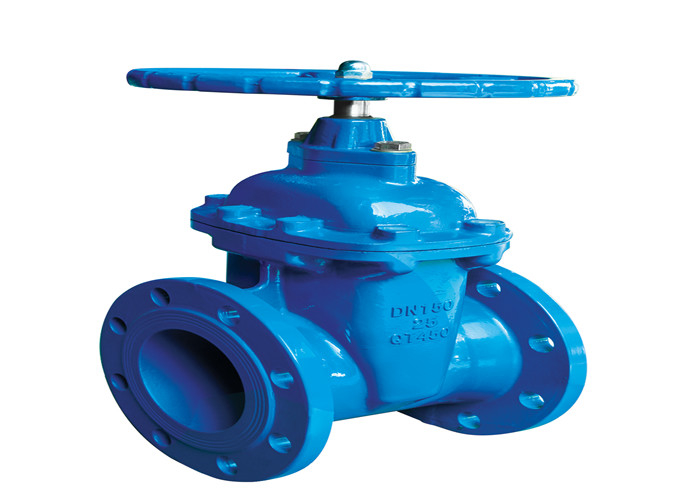

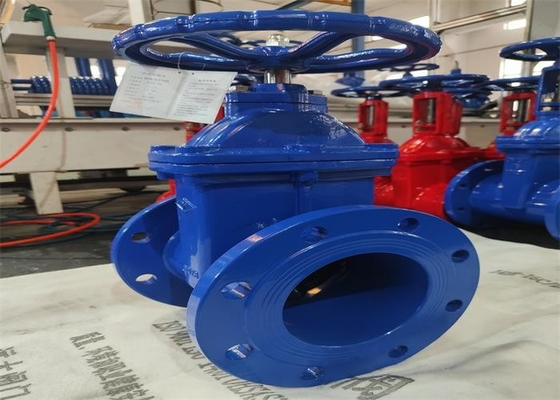

DIN 1.6 Mpa Sfero Demir Esnek Koltuk Yükselmeyen Kök Flanşlı Sürgülü Vana

Kullanım:

Vana, 80 ℃'den yüksek olmayan orta sıcaklıktaki boru hatları ve ekipmanların açılması ve kapatılması için kullanılabilir..

Yapı ve Eylem İlkesi:

1. Vana flanş bağlantılıdır ve GB / T 12232 standardına uygundur.Valf, valf gövdesi, kaput, kapı, valf çubuğu vb.'den oluşur.

2. Valf, açma ve kapama amacına ulaşmak için ramı yukarı veya aşağı sürmek için özel anahtarı çevirerek valf gövdesini döndürür.Valf plakasının entegre vulkanize kauçuğu, valf plakası ile ortam arasındaki teması etkili bir şekilde engeller ve mükemmel pas önleme performansına sahiptir.Sızdırmazlık etkisi, şahmerdan gerildiğinde kauçuk tarafından üretilen mikro deformasyonun telafi etkisi kullanılarak elde edilebilir.

Vana Özellikleri

1. Basit şekil, hafiflik, iyi üretim teknolojisi, geniş uygulama aralığı ve kolay kurulum.

2. Yapı makul ve kompakttır, hacim küçüktür ve kütle kapatma parçaları (kapı), çalışma sırasında anormal yük veya sıcaklıktan kaynaklanan valf gövdesinin deformasyonunu otomatik olarak telafi edebilen kama yapısını benimser ve sızdırmazlık güvenlidir ve güvenilir.

3. Ortam, bağlanabilen veya kesilebilen sürgülü vananın her iki tarafından herhangi bir yönde akabilir.

4. Açma ve kapama emek tasarrufu sağlar.Açılırken ve kapanırken, şahmerdan hareket yönü orta akış yönüne diktir.Stop vanası ile karşılaştırıldığında, sürgülü vananın açılıp kapanması işçilikten tasarruf sağlar.

5. Kapının paslanmasını önlemek için kanalizasyon deşarjı için kullanılabilir.

Dikkat Edilmesi Gereken Hususlar

Elastik oturmalı ara conta valfleri, üretici tarafından önerilen kapsam dışında kullanılamaz.Aşağıdaki kısmi uyarılar hepsi değildir, ancak bazı uygulama konularına yardımcı olacaktır.

1. Çalışma basıncı nominal basınçtan daha büyük olan boru hattına elastik yatak contalı vana monte edilmeyecektir.

2. Üretici tarafından özel olarak önerilmedikçe veya gösterilmedikçe, büzülen boru hattında elastik yatak contalı valf kullanılmamalıdır.

3. Esnek oturmalı sürgülü vanalar donma sıcaklıklarına maruz bırakılmamalıdır.

4. Çalışma hasarını önlemek için DN40~DN100 çalışma torkunun 270N.m'den büyük olmaması önerilir.DN125 ~ DN300 400 Nm'den fazla değil DN350 ～ DN600 500N.m'den fazla değil.

5. Yerel minimum sıcaklık 4 ℃'den düşük olduğunda, ısı yalıtım koruması sağlanacaktır;Uç vana olarak kullanıldığında, boru duvar sıcaklığının 0 ℃'den daha düşük olmasını önlemek için ısıtma için yardımcı boru veya ceket kullanılmalıdır.

6. Titreşim veya orta sıcaklığın hızlı değişimi taşıyan boru hattına takılması ve kullanılması kesinlikle yasaktır.

7. Vana ile bağlanan boru hattı sabit dayanak noktasına sahip olacak ve bağlantı için kullanılan iki flanş, vana monte edildikten sonra bağlantı stresini ve vana ürününe zarar vermemek için eş merkezli ve paralel olacaktır.

8. Nerede kullanılırsa kullanılsın, elastik yatak contalı sürgülü vana iç mekana yerleştirilmelidir.Dış mekana yerleştirilmesi gerekiyorsa, vananın rüzgar, yağmur ve güneş ışığından korunması gerekir.Daha soğuk iklimlerde, valf dökümlerinin ve elastik valf yataklarının zarar görmemesi için suyun valfe girmesini ve donmasını önlemek için tamamlanacaktır.

Elastik yatak contalı sürgülü vana hendeğin altına takıldığında, vanayı çalıştırmak için özel aletler gerekir.Şanzıman çubuğu, geleneksel bir çalıştırma kolu olarak kullanılır.Şanzıman kapağı valfe takılıdır.Uzun bir çalıştırma kolu gereklidir.

Şanzıman kapağı, çalıştırma çubuğu ile kasadan kolayca çalıştırılabilir ve kasa boyutu, vana kapağının ve onarım için iç parçaların çıkarılması için uygun olacaktır.

Yere kurulum: Vana zemine monte edildiğinde boru hattı vanaya zarar vermeyecek şekilde düzenlenecektir.Vana, düzensiz düzenlenmiş boru hattına monte edilemez.
