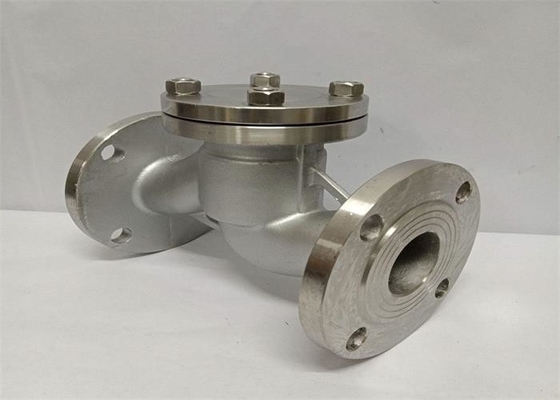

Gost Paslanmaz Çelik 1.6/2.5/4.0/6.4 Mpa Flanş Uçlu Kaldırma Çek Valfi

Tanıtım

Bu vana nitrik asit tipi boru hattına uygun olup orta ters akımın tek yönlü açılıp kapanmasını engeller.

Kurulum modu

1. Valf diskinin valf gövdesinin dikey merkez hattı boyunca kaydığı çek valf için, iç dişli çek valf yalnızca yatay boru hattına monte edilebilir ve yüksek basınçlı küçük çaplı çek valf üzerindeki valf diski, bir top benimseyin.Kelebek çekvalfin gövde şekli, stop vanası ile aynıdır (durdurma vanası olarak kullanılabilir), bu nedenle akışkan direnç katsayısı büyüktür.Yapısı stop vanasına benzer ve vana gövdesi ve diski stop vanası ile aynıdır.Valf diskinin üst kısmı ve valf kapağının alt kısmı bir kılavuz manşon ile işlenir.Valf diski kılavuz kovanı, valf diski kılavuz kovanında serbestçe yükselebilir ve düşebilir.Ortam aşağı doğru aktığında, valf diski ortamın itmesiyle açılır.Ortam akışı durduğunda, ortamın ters akışını önlemek için valf diski valf yuvasına dikey olarak düşer.Düz kelebek çek valfin orta giriş ve çıkış kanalının yönü, valf yuvası kanalının yönüne diktir;Dikey kaldırma çek valfi için, ortam giriş ve çıkış kanalının yönü, valf yuvası kanalıyla aynıdır ve akış direnci, düz geçişli çek valfinkinden daha küçüktür.

2. Diski valf gövdesinin merkez hattı boyunca kayan bir valf.Boru hattı çek valfi yeni bir valftir.Küçük hacimli, hafif ve iyi işleme teknolojisine sahiptir.Çek valfin geliştirme yönlerinden biridir.Bununla birlikte, akışkan direnç katsayısı, salınımlı çek valfinkinden biraz daha büyüktür.

Boyut
