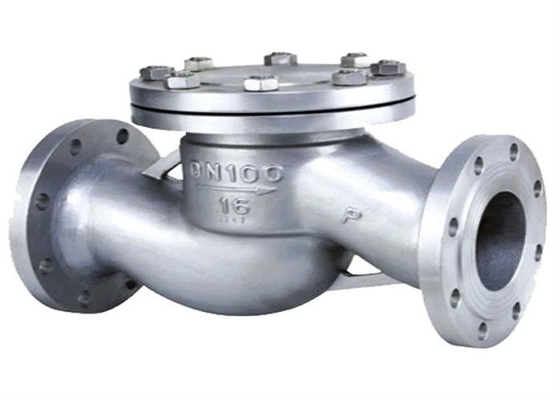

Paslanmaz Çelik 1.0/1.6/2.5 Mpa DIN Standart Flanş Uçlu Kaldırma Çek Valfı

Tanıtım

Kaldırma çek valfi, ortamın geri akışını önlemek için ortamın kendi akışına bağlı olarak valf diskini otomatik olarak açan ve kapatan valfi ifade eder.Çek valf, tek yönlü valf, ters akış valfi ve geri basınç valfi olarak da bilinir.Çek valf, esas olarak orta geri akışı, pompanın ve tahrik motorunun ters dönüşünü ve konteyner ortamının boşaltılmasını önlemek için kullanılan otomatik bir valfe aittir.Çek valf, basıncın sistem basıncının üzerine çıkabileceği yardımcı sistemi beslemek için boru hattında da kullanılabilir.Çek valfler temel olarak döner çek valflere (ağırlık merkezine göre dönen) ve kaldırma çek valflerine (eksen boyunca hareket eden) ayrılabilir.

Kurulum modu

1. Döner çek valfin diski disk şeklindedir ve valf yuvası kanalının dönen şaftı etrafında döner.Vanadaki kanal aerodinamik olduğundan ve akış direnci yükselen kelebek çek valfinkinden daha küçük olduğundan, düşük akış hızı ve seyrek akış değişimi olan büyük çaplı durumlar için uygundur, ancak titreşimli akış için uygun değildir ve sızdırmazlık performansı, kaldırma tipininki kadar iyi değildir.Kelebek çek valfler tek diskli tip, çift diskli tip ve çok yarım tip olarak ayrılır.Bu üç form, ortamın akması durduğunda veya geri aktığında hidrolik darbenin zayıflamasını önlemek için esas olarak valf çapına göre ayrılır.

2. Çek valfi kaldırın: valf diskinin valf gövdesinin dikey merkez hattı boyunca kaydığı çek valf için, iç dişli çek valf sadece yatay boru hattına ve valf diski yüksek basınçlı küçük boruya monte edilebilir. çaplı çek valf bir bilye alabilir.Kelebek çekvalfin gövde şekli, stop vanası ile aynıdır (durdurma vanası olarak kullanılabilir), bu nedenle akışkan direnç katsayısı büyüktür.Yapısı stop vanasına benzer ve vana gövdesi ve diski stop vanası ile aynıdır.Valf diskinin üst kısmı ve valf kapağının alt kısmı bir kılavuz manşon ile işlenir.Valf diski kılavuz kovanı, valf diski kılavuz kovanında serbestçe yükselebilir ve düşebilir.Ortam aşağı doğru aktığında, valf diski ortamın itmesiyle açılır.Ortam akışı durduğunda, ortamın ters akışını önlemek için valf diski valf yuvasına dikey olarak düşer.Düz kelebek çek valfin orta giriş ve çıkış kanalının yönü, valf yuvası kanalının yönüne diktir;Dikey kaldırma çek valfi için, ortam giriş ve çıkış kanalının yönü, valf yuvası kanalıyla aynıdır ve akış direnci, düz geçişli çek valfinkinden daha küçüktür.

3. Salınım çek valfi: diski valf yuvasındaki pim mili etrafında dönen bir çek valf.Disk çek valf basit bir yapıya sahiptir ve sadece iyi sızdırmazlık performansı ile yatay boru hattına monte edilebilir.

4. Çek valfi kaldırın: diski valf gövdesinin merkez hattı boyunca kayan bir valf.Boru hattı çek valfi yeni bir valftir.Küçük hacimli, hafif ve iyi işleme teknolojisine sahiptir.Çek valfin geliştirme yönlerinden biridir.Bununla birlikte, akışkan direnç katsayısı, salınımlı çek valfinkinden biraz daha büyüktür.

5. Sıkıştırma çek valfi: Bu valf, kazan besleme suyu ve buhar kesme valfi olarak kullanılır.Çek valfi, stop valfini veya açılı valfi kaldırmanın kapsamlı işlevine sahiptir.

Boyut
