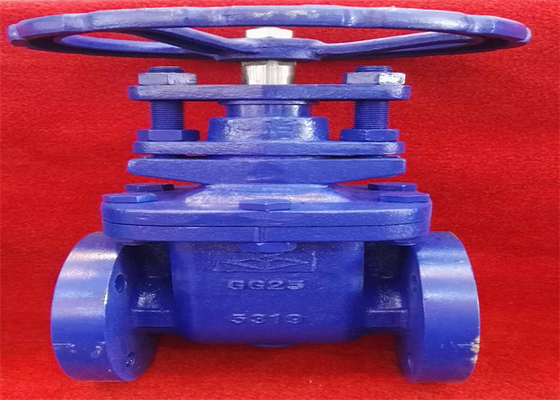

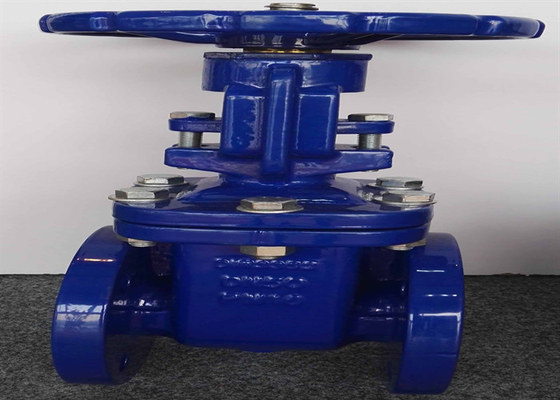

F4/F5 DIN3352 Metal Conta Yükselmeyen Gövde/ OS Dökme Demir Flanşlı Sürgülü Vana

Tanıtım

Sürgülü vana açma ve kapama kısmı bir şahmerdan olup, şahmerdan hareket yönü akışkan yönüne diktir.Sürgülü vana, kesme ortamı olarak kullanılır.Tamamen açıldığında, tüm akış kanalı düzdür.Şu anda, orta işlemin basınç kaybı * küçüktür.Sızdırmazlık elemanlarının şekline göre sürgülü vanalar genellikle kama sürgülü vana, düz sürgülü vana, paralel çift sürgülü vana, kamalı çift sürgülü vana vb. gibi birkaç farklı tipe ayrılır. Sürgülü vanalar genellikle çalışma koşulları için uygundur. Sık sık açılıp kapanması gerekmez ve kapıyı tamamen açık veya tamamen kapalı tutun.Düzenleme veya kısma olarak kullanıma uygun değildir.Su, buhar, yağ, nitrik asit, asetik asit, oksitleyici ortam, üre ve diğer ortamlar için farklı malzemeler kullanılabilir.
Sürüş cihazları arasında el çarkı, konik dişli, elektrikli, pnömatik vb.


Yapısal özellikler



1. Ramın iki sızdırmazlık yüzeyi vardır, * ramın iki sızdırmazlık yüzeyinin bir kama oluşturması yaygın olarak kullanılır ve kama açısı valf parametrelerine göre değişir, genellikle 5 °.
2. Kamalı sürgülü vananın sızdırmazlık prensibi, kama üzerindeki iki sızdırmazlık yüzeyi ile vana gövdesi üzerindeki iki sızdırmazlık yüzeyinin yakın kombinasyonu ile sızdırmazlığı sağlamaktır.
3. Kama sürgülü vana, vana gövdesi tarafından tahrik edilen sürgülü vananın farklı açma ve kapama modlarına göre yükselen gövde sürgülü vana (kaldırma gövdeli sürgülü vana) ve Yükselmeyen gövdeli sürgülü vana (döner gövdeli sürgülü vana) olarak ayrılabilir.
4. Kama sürgülü vana, farklı kapı yapısına göre elastik sürgülü vana ve sert sürgülü vanaya ayrılabilir.
5. Valf gövdesi dökümdür, valf gövdesi ve kaput cıvatalarla bağlanmıştır, orta flanş spiral sargılı conta ile kapatılmıştır ve müşterilerin özel gereksinimleri olduğunda metal halka da kullanılabilir.
6. Kanal düzgündür ve akış katsayısı küçüktür.Sızdırmazlık yüzeyi ortam tarafından daha az aşınır ve aşınır.
7. Sızdırmazlık yüzeyi, iyi aşınma direnci ve çizilme direnci ile alaşımlı çelik veya semente karbürden yapılmıştır.
8. Güvenilir sızdırmazlık ve hafif ve esnek çalışma ile esnek grafit paketleme benimsenmiştir.
9. Akışı bozmadan ve basıncı düşürmeden ortamın akış yönü sınırsızdır.
10. Faydalı model, basit şekil, kısa yapısal uzunluk, iyi üretilebilirlik ve geniş uygulama aralığı avantajlarına sahiptir.



Boyutlar

temel standart
