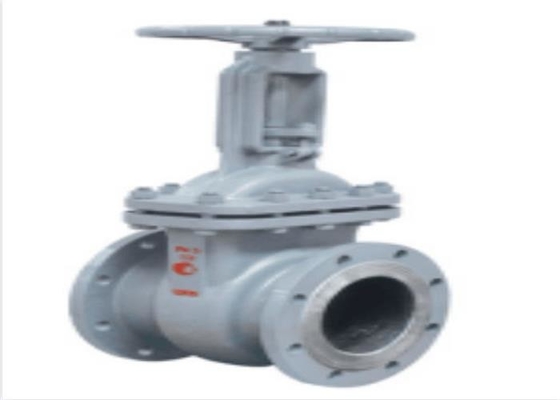

Sadece Tam Açılıp Kapanan Borular WCB Rusya Flanşlı Sürgülü Vana

Tanıtım

Dökme çelik sürgülü vananın açma ve kapama kısmı kapıdır ve kapının hareket yönü sıvı yönüne diktir.Sürgülü valf sadece tamamen açılıp kapatılabilir, ayarlanamaz ve kısılamaz.Ram iki sızdırmazlık yüzeyine sahiptir.En yaygın olarak kullanılan mod, ram valfinin iki sızdırmazlık yüzeyinin bir kama oluşturmasıdır.Kama açısı vana parametrelerine göre değişir, genellikle 50'dir. Ortam sıcaklığı yüksek olmadığında 2°52'dir.Kama sürgülü vananın kapısı, sert sürgülü vana olarak adlandırılan bir bütün haline getirilebilir;Ayrıca, üretilebilirliğini geliştirmek ve işleme sürecinde sızdırmazlık yüzeyinin açısındaki sapmayı telafi etmek için hafif deformasyon üretebilen bir şahmerdan haline getirilebilir.Bu tür koçlara elastik koç denir.

Sürgülü vanaların sınıflandırılması

Sürgülü valfler, valf gövdesinin yükselmesine veya düşmesine göre yükselen gövdeli sürgülü valflere ve Yükselmeyen gövdeli sürgülü valflere ayrılabilir.Yükselen gövde sürgülü valf, valf gövdesi dönerken yükselir ve düşer;Valf gövdesi yalnızca dönecektir ve Yükselmeyen ve Düşmeyen, Yükselmeyen gövdeli sürgülü valftir.

Yükselen milli sürgülü vananın kapısı, yükselen milli sürgülü vana (aynı zamanda yükselen milli sürgülü vana olarak da bilinir) olarak adlandırılan vana mili ile doğrusal olarak hareket eder.Genellikle kaldırma çubuğu üzerinde trapez dişler bulunur.Valfin üstündeki somun ve valf gövdesindeki kılavuz oluk sayesinde, dönme hareketi doğrusal harekete dönüştürülür, yani çalışma torku çalışma itme kuvvetine dönüştürülür.Valf açıldığında, şahmerdan kaldırma yüksekliği valf çapının 1:1 katına eşit olduğunda, sıvı kanalı tamamen bloke olur, ancak bu konum çalışma sırasında izlenemez.Gerçek kullanımda, valf milinin tepe noktası işaret olarak kullanılır, yani açılamayan konum, tam açık konumu olarak kullanılır.Sıcaklık değişiminin neden olduğu kilitleme olgusunu dikkate almak için, genellikle tepe konumuna açılır ve daha sonra tam açık valf konumu olarak 1 / 2-1 tur geri döndürülür.Bu nedenle valfin tam açık konumu RAM'in konumuna göre belirlenir (yani strok >).

Bazı sürgülü vanalar için vana gövdesi somunu kapıya yerleştirilmiştir.Valf gövdesi kaldırmadan döner.El çarkının dönüşü, valf gövdesini kapıyı döndürmek ve kaldırmak için çalıştırır.Bu tür vanaya döner çubuk sürgülü vana veya Yükselmeyen çubuk sürgülü vana denir.Anahtar, yükselen çubuk sürgülü vana ile aynıdır.Açılmadığında tam açılır, açılmadığında ise tamamen kapanır.Yükselen çubuk sürgülü vana ile karşılaştırıldığında, kapının açıklığını çıplak gözle kavramak zordur, bu nedenle eklenmesi gerekir Açma gösterge şeridini takın.

Boyutlar
