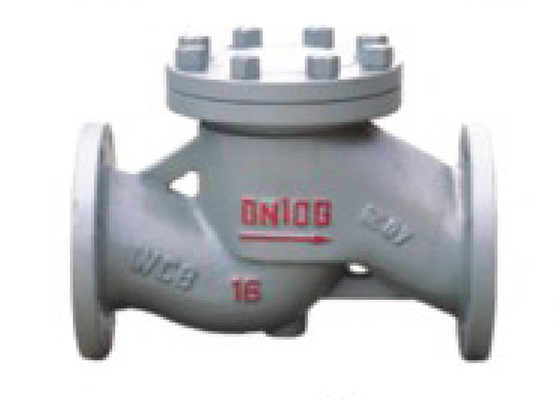

PN16 DN15-DN250 Dökme Karbon Çelik Flanşlı Uçlar Kaldırma Çek Valfı

Giriş

Kaldırma çek valfi, ortamın geri akışını önlemek için ortamın kendi akışına bağlı olarak valf diskini otomatik olarak açan ve kapatan valfi ifade eder.Çek valf, tek yönlü valf, ters akış valfi ve geri basınç valfi olarak da bilinir.Çek valf, esas olarak orta geri akışı, pompanın ve tahrik motorunun ters dönüşünü ve konteyner ortamının boşaltılmasını önlemek için kullanılan otomatik bir valfe aittir.Çek valf, basıncın sistem basıncının üzerine çıkabileceği yardımcı sistemi beslemek için boru hattında da kullanılabilir.Çek valfler temel olarak döner çek valflere (ağırlık merkezine göre dönen) ve kaldırma çek valflerine (eksen boyunca hareket eden) ayrılabilir.

Kurulum modu

Kaldırma çek valfi: valf diskinin valf gövdesinin dikey merkez hattı boyunca kaydığı çek valf için, iç dişli çek valf sadece yatay boru hattına ve valf diski yüksek basınçlı küçük çaplı kontrole monte edilebilir. valf bir bilye alabilir.Kelebek çekvalfin gövde şekli, stop vanası ile aynıdır (durdurma vanası olarak kullanılabilir), bu nedenle akışkan direnç katsayısı büyüktür.Yapısı stop vanasına benzer ve vana gövdesi ve diski stop vanası ile aynıdır.Valf diskinin üst kısmı ve valf kapağının alt kısmı bir kılavuz manşon ile işlenir.Valf diski kılavuz kovanı, valf diski kılavuz kovanında serbestçe yükselebilir ve düşebilir.Ortam aşağı doğru aktığında, valf diski ortamın itmesiyle açılır.Ortam akışı durduğunda, ortamın ters akışını önlemek için valf diski valf yuvasına dikey olarak düşer.Düz kelebek çek valfin orta giriş ve çıkış kanalının yönü, valf yuvası kanalının yönüne diktir;Dikey kaldırma çek valfi için, ortam giriş ve çıkış kanalının yönü, valf yuvası kanalıyla aynıdır ve akış direnci, düz geçişli çek valfinkinden daha küçüktür.

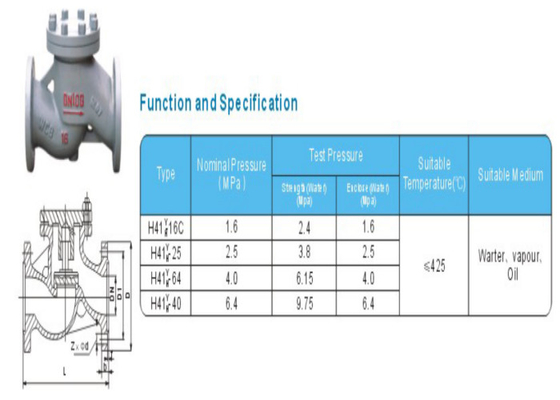

Özellik

Boyutlar
