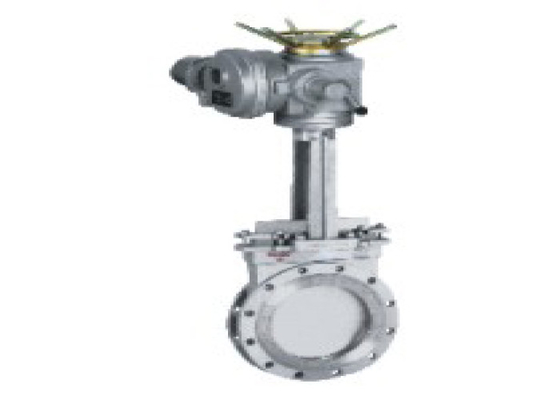

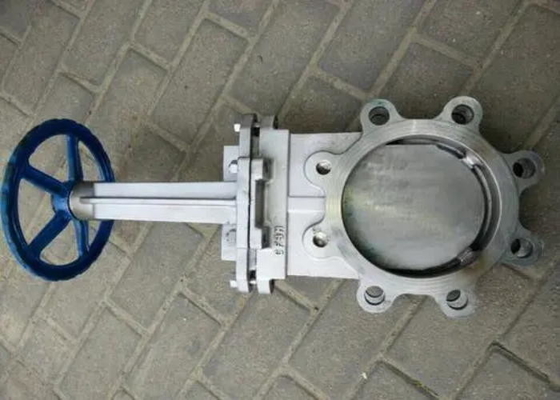

JIS PN1.0/PN1.6 Basınçlı Karbon Çelik boyutu 2"-12" Bıçaklı Sürgülü Vana

Tanıtım

Bıçak sürgülü vana, bıçak sürgülü vana, bıçak sürgülü vana, bulamaç vana ve bulamaç vana olarak da bilinir.Açılıp kapanan kısımları kapıdır.Kapının hareket yönü akışkan yönüne diktir.Ortam, fiber malzemeleri kesebilen bıçak kenarı kapısı ile kesilir.Kapının iki sızdırmazlık yüzeyi vardır.En yaygın olarak kullanılan sürgülü plaka vananın iki sızdırmazlık yüzeyi bir kama oluşturur.Kama açısı, valf parametrelerine göre değişir, genellikle 5 °, Kama bıçaklı sürgülü vananın kapısı, sert sürgülü vana olarak adlandırılan bir bütün haline getirilebilir;Ayrıca, üretilebilirliğini geliştirmek ve işleme sürecinde sızdırmazlık yüzeyinin açısındaki sapmayı telafi etmek için hafif deformasyon üretebilen bir şahmerdan haline getirilebilir.Bu tür koçlara elastik koç denir.Aslında, valf gövdesinde oda yoktur.Kapı, yan kılavuz oluğunda yükselir ve alçalır ve alttaki pabuç tarafından valf yuvasına sıkıca bastırılır.Yüksek orta sıkılık elde etmek gerekirse, iki yönlü sızdırmazlığı gerçekleştirmek için O-şekilli sızdırmazlık valfi yatağı seçilebilir.Bıçak sürgülü vana, küçük montaj alanına, düşük çalışma basıncına, çeşitli eşyalar biriktirmesi kolay değildir ve düşük fiyata sahiptir.

Bıçak sürgülü vana kapatıldığında, sızdırmazlık yüzeyi sadece orta basınçla kapatılabilir, yani sürgülü vananın sızdırmazlık yüzeyi, sızdırmazlığı sağlamak için diğer taraftaki orta basınçla vana yuvasına bastırılabilir. Kendinden sızdırmaz olan sızdırmazlık yüzeyi.Sürgülü vanaların çoğu cebri sızdırmazdır, yani vana kapatıldığında, sürgülü vana, sızdırmazlık yüzeyinin sızdırmazlığını sağlamak için dış kuvvetle vana yuvasına zorlanmalıdır.Bu tip vana genellikle boru hattına dikey olarak monte edilecektir.

Bıçak sürgülü valfin sürüş modu: manuel, zincir dişlisi, elektrik, pnömatik, hidrolik, konik dişli, elektrik kontrolü, hidrolik ve pnömatik.Bıçak sürgülü valf şekli: yükselen gövde ve Yükselmeyen gövde.Bıçak sürgülü vana malzemesi: dökme demir, dökme çelik, karbon çelik, paslanmaz çelik, flor astar, vb.

Bıçak sürgülü vana contası: sert conta, yumuşak conta, tek taraflı conta, çift taraflı conta ve diğer malzemeler.

Küçük hacimli, küçük akış direnci, hafif, kolay kurulum ve demontaj avantajlarıyla, ultra ince bıçak sürgülü vana, büyük akış direnci, ağır ağırlık, zor kurulum ve sıradan sürgülü vananın geniş taban alanı gibi zor sorunları tamamen çözer, düz sürgülü vana, küresel vana, stop vanası, ayar vanası ve kelebek vana.Bıçaklı sürgülü vananın ortaya çıkmasından sonra, çok sayıda genel kesme vanası ve ayar vanası değiştirilmiştir.Dünyanın en büyük bıçak sürgülü vana tüketimi Amerika Birleşik Devletleri ve Japonya'dır.

kullanım:

Bu vana, akışın ayarlanması veya kesilmesi amacıyla su temini ve drenaj, inşaat, petrol, kimya endüstrisi, kömür gazı (doğal gaz), gıda, ilaç, enerji santrali, nükleer santral ve kentsel kirlilik deşarjı vb. Gibi boru hatlarına yaygın olarak uygulanır. kalın granül, yapışkan sıvı ve yüzen kontaminasyon vb. gibi çeşitli ortamlar.

Yapı

Boyutlar

Kurulum ve çalıştırma talimatları

1. Bıçak sürgülü vanayı takmadan önce, vana boşluğunu ve sızdırmazlık yüzeyini kontrol edin ve kir veya kumun yapışmasına izin vermeyin;

2. Tüm bağlantı parçalarındaki cıvatalar eşit olarak sıkılmalıdır;

3. Hem salmastranın sıkılığını hem de şahmerdanın esnek açılmasını sağlamak için salmastra parçalarının sıkıştırılmasının gerekip gerekmediğini kontrol edin;

4. Vanayı monte etmeden önce, kullanıcı vana modelini, bağlantı boyutunu kontrol etmeli ve vana gereksinimleriyle tutarlılığı sağlamak için ortam akış yönüne dikkat etmelidir;

5. Valfi takarken, kullanıcı valf sürüşü için gerekli alanı ayırmalıdır;

6. Sürüş cihazının kablolaması devre şemasına göre yapılmalıdır;

7. Bıçaklı sürgülü vananın bakımı düzenli olarak yapılmalıdır.Sızdırmazlığı etkilememek için çarpışmaya ve isteğe göre sıkmaya izin verilmez.

Bakım yapmak

1. El çarkı, tutamak ve şanzıman mekanizmasının kaldırma için kullanılmasına izin verilmez ve çarpışma kesinlikle yasaktır.

2. Çift sürgülü vanalar dikey olarak monte edilmelidir (yani vana gövdesi dikey konumda ve volan üsttedir).

3. Bypass vanalı sürgülü vana, baypas vanasını açmadan önce açmalıdır (giriş ve çıkıştaki basınç farkını dengelemek ve açma kuvvetini azaltmak için).

4. Şanzıman mekanizmalı sürgülü vana, ürün kullanım kılavuzundaki hükümlere göre kurulacaktır.

5. Valf sık açılıp kapanıyorsa ayda en az bir kez yağlayın.
