Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

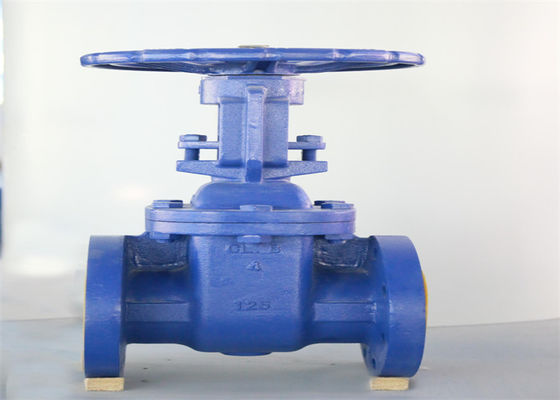

| Ürün adı: | Flanşlı Sürgülü Vana | BASKI YAPMAK: | Alçak basınç |
|---|---|---|---|
| Yapı: | Yükselen Kök Sürgülü Vana | Orta: | ater, vapou |
| Bağlantı noktası boyutu: | 2"~12" | Standart: | msss-70 |
| yüz yüze: | ASME B16.10 | Hava sıcaklığı: | -10 ila 200℃ |
| Renk: | Mavi | Gövde Malzemesi: | Eğilebilir Demir |
| Vurgulamak: | 125LB Flanşlı Sürgülü Vana,API Flanşlı Sürgülü Vana,ANSI 6 İnç Flanşlı Sürgülü Vana |
||

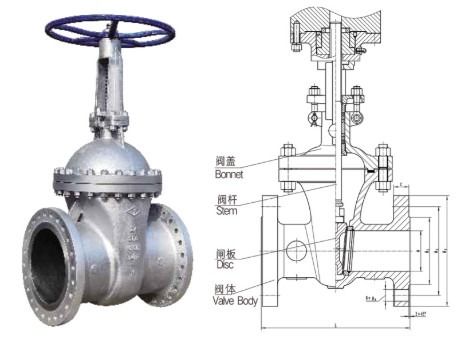

Sürgülü vana, açma ve kapama parçalarına sahip bir kapıdır.Kapının hareket yönü akışkan yönüne diktir.Sürgülü valf sadece tamamen açılabilir ve tamamen kapatılabilir, ayarlanamaz ve kısılamaz.Sürgülü valf, valf yuvası ve geçit arasındaki temas ile kapatılır.Genellikle, sızdırmazlık yüzeyi, 1Cr13, stl6, paslanmaz çelik vb. kaplama gibi aşınma direncini artırmak için metal malzemelerle kaplanır. Sürgülü vana, sert sürgülü vanaya ve elastik sürgülü vanaya sahiptir.Farklı sürgülü vanalara göre sürgülü vana, sert sürgülü vana ve elastik sürgülü vanaya ayrılmıştır.
| Tasarım ve üretim | MSS S-70 |
| Yüz yüze | ANSI B16.10 |
| Flanş ucu | ANSI B16.1 |
| Ölçek | MSS SP-70 |
Nominal basıncın 125LB basıncını üflediği ve ortamın petrol endüstrisi, kimya endüstrisi, ilaç endüstrisi ve enerji endüstrisi alanlarında kullanılabilen gövde, su veya yağ olması gereken boru hatlarını açın veya kapatın.
| BOYUT | 2"~12" |
| normal basınç | 125LB |
| uygun sıcaklık | -10 ila 200℃ |
| Mühür testi | 1.41mpa |
| Kabuk testi | 2.46mpa |
| Uygun ortam | su gaz yağı |
| Bölüm adı | malzeme |
| gövde | HT200 |
| vücut sızdırmazlık halkası | ZCuSn5Pb5Zn5 |
| disk halkası | ZCuSn5Pb5Zn5 |
| disk | HT200 |
| kök | 2Cr13 |
| ceviz | 25 |
| cıvata | 35 |
| conta | 08+ grafit |
| kaput | HT200 |
| paketleme | grafit |
| cıvata | 35 |
| ceviz | 25 |
| paketleme bezi | QT450-10 |
| kök somun | ZCuSn5Pb5Zn5 |
| kaput somunu | HT200 |
| Oluklu ayar vidası | 35 |
| teker | HT200 |
| bijon somunu | Q235 |

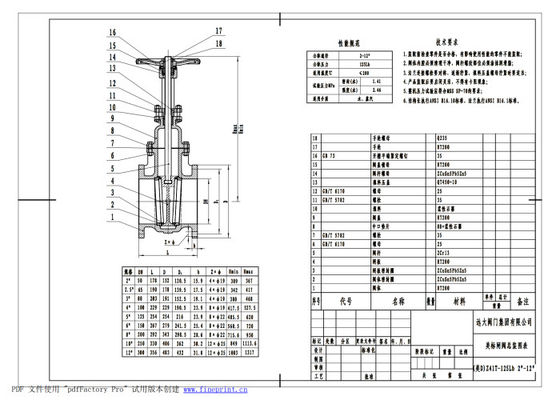

| Boyut | DN | L | D | D1 | B | Zxw | hmin | Hmaks | ф |
| 2" | 50 | 178 | 152 | 120,5 | 15.9 | 4xf19 | 310 | 368 | 203 |
| 2-1 / 2" | 65 | 190 | 178 | 139.5 | 17.5 | 4xf19 | 339.5 | 413 | 203 |
| 3" | 80 | 203 | 191 | 152.5 | 19.1 | 4xf19 | 377.7 | 464.7 | 203 |
| 4" | 100 | 229 | 229 | 190.5 | 23.9 | 8xF19 | 434 | 554 | 254 |
| 5" | 125 | 254 | 254 | 216 | 23.9 | 8xF22 | 481 | 617 | 254 |
| 6" | 150 | 267 | 279 | 241.5 | 25.4 | 8xF22 | 545 | 705 | 305 |
| 8" | 200 | 292 | 343 | 298,5 | 28.6 | 8xF22 | 715.6 | 930 | 355 |
| 10" | 250 | 330 | 406 | 362 | 30.2 | 12xw25 | 827 | 1091 | 508 |
| 12" | 300 | 356 | 483 | 432 | 31.8 | 12xw25 | 1003 | 1317 | 508 |
Akışkan direnci küçüktür ve sızdırmazlık yüzeyi ortam tarafından daha az fırçalanır ve aşınır. Açma ve kapama emek tasarrufu sağlar. Ortamın akış yönü, akışı bozmadan ve basıncı düşürmeden sınırsızdır. Faydalı model, basit şekil, kısa yapısal uzunluk, iyi üretilebilirlik ve geniş uygulama aralığı avantajları.
Sızdırmazlık yüzeyleri arasında bakımı zor olan aşınma ve çizilmeye neden olmak kolaydır.
Genel boyut büyüktür, bu da açma ve kapama için belirli bir alan gerektirir ve açma ve kapama süresi uzundur.
