Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

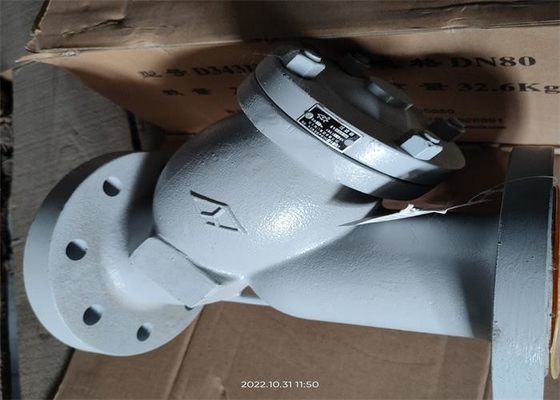

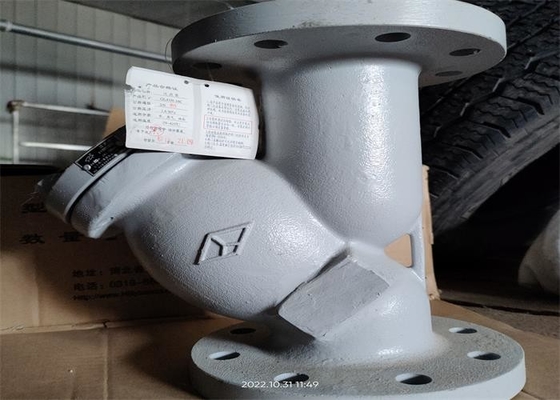

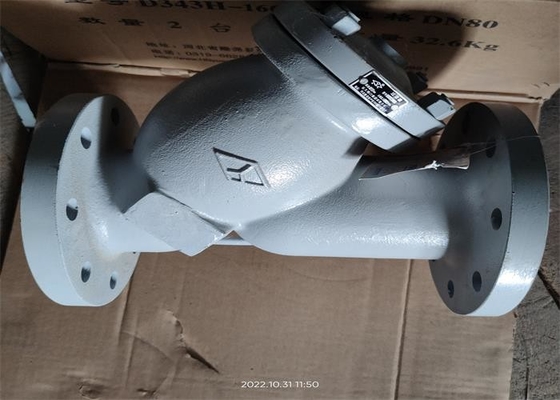

| Ürün adı: | Y Süzgeç Valfi | Gövde Malzemesi: | Karbon çelik |
|---|---|---|---|
| Renk: | Müşterinin İsteği, Gri | Bağ: | Flanş Uçları, RF |
| Boyut: | DN15~DN500 | Baskı yapmak: | 2.5Mpa |
| Tip: | Y Type Strainer. Y Tipi Süzgeç. filter valve filtre valfi | Filtre malzemesi: | 304,ss304 |
| Orta: | Su Yağ Buharı | Sıcaklık: | -29℃~425℃ |
| Vurgulamak: | 2.5 mpa y süzgeç vanası,gb standart y süzgeç vanası,dökme çelik y tipi süzgeç vanası |
||
Dökme çelik filtreler metalurji, kimya sanayi, petrol, kağıt yapımı, ilaç, gıda, madencilik, elektrik, kentsel, ev ve diğer gaz alanlarında yaygın olarak kullanılmaktadır.Dökme demir filtre, vanaların normal kullanımını korumak için ortamdaki safsızlıkları ortadan kaldırmak için genellikle basınç tahliye vanası, basınç tahliye vanası, konumlandırma vanası veya diğer ekipmanların girişine monte edilen iletim ortamı boru hattında vazgeçilmez bir cihazdır. Ekipman, ekipman bakım maliyetlerini azaltın.
Akışkan bir filtre elemanı ile filtreye girdiğinde, kirlilikler filtre elemanı tarafından bloke edilir ve filtre çıkışından temiz filtre gazı boşaltılır.Temizlemek gerektiğinde, filtre silindiri demonte olduğu sürece, filtre elemanı çıkarılır ve temizlikten sonra tekrar doldurulabilir.Bu nedenle döküm filtre kullanımı ve bakımı son derece uygundur.
| Tip | DN | L | D | D1 | D2 | erkek arkadaş | Z-Φd |
| GL41H-25 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Ф14 |
| 20 | 145 | 105 | 75 | 55 | 16-2 | 4-Ф14 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Ф14 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Ф18 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Ф18 | |
| 50 | 220 | 160 | 125 | 100 | 20-3 | 4-Ф18 | |
| 65 | 250 | 180 | 145 | 120 | 22-3 | 8-Ф18 | |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Ф18 | |
| 100 | 310 | 230 | 190 | 160 | 24-3 | 8-Ф23 | |
| 125 | 350 | 270 | 220 | 184 | 26-2 | 8-Ф26 | |
| 150 | 380 | 300 | 250 | 211 | 28-2 | 8-Ф26 | |
| 200 | 500 | 360 | 310 | 274 | 30-2 | 12-Ф26 | |
| 250 | 550 | 425 | 370 | 330 | 32-2 | 12-Ф30 | |
| 300 | 670 | 485 | 430 | 389 | 34-2 | 16-Ф30 | |
| 350 | 700 | 555 | 490 | 448 | 38-2 | 16-Ф33 | |
| 400 | 800 | 626 | 550 | 503 | 40-2 | 16-Ф36 | |
| 450 | 825 | 670 | 600 | 548 | 46-2 | 20-Ф36 | |
| 500 | 850 | 730 | 660 | 609 | 48-2 | 20-Ф36 |
| Gövde | WCB |
| Hava filtresi ağı | 304 |
| conta | 08F+Esnek grafit |
| bone | WCB |
| ceviz | 35 |
| yüz yüze | GB/T 12221 |
| Flanş bağlantı ölçüleri | JB/T 79.1 |
| Vanaların muayenesi | GB/T 26480 |
| cehennem Testi (su) | 2.4 mpa |
| Uygun sıcaklık | -29°C ≤t ≤ 425°C |
| Uygun basınç | basınç < 1,6 MPa. |
| Uygun ortam | buhar su yağı |
| bozulabilir | başarısızlık nedeni | eleme yöntemi |
| Orta ağız sızıntısı |
1. Orta oral pedin hasar görmesi veya arızalanması.
2. Orta ağzın sızdırmazlık yüzeyi zarar görmüş. |
1. Orta ağız pedini değiştirin.
2. Sızdırmazlık yüzeyini onarın. |
1. Bu ürün kuru bir depoda saklanmalıdır ve açık havada saklanması kesinlikle yasaktır.
2. Ürün genellikle basınç düşürme vanası, basınç tahliye vanası, hidrolik kontrol vanası veya su gazı ekipmanının girişine kurulur.
3. Korunan vana çapının 6-10 katı mesafeye monte edilmelidir.
4. Bu vananın montajı için boru hattı atlanmalıdır.
5. Cıvataların gevşek olup olmadığını kontrol edin.Gevşeklerse, sıkın.
Kurulum sırasında akışkanın akışı, vana gövdesi üzerindeki ok yönü ile tutarlı olmalıdır.
7. Çalışma koşulu, performans spesifikasyonundaki gerekliliklerle tutarlı olmalıdır.
8. Seçilen ürünün akışı, boru hattının gerektirdiği akıştan büyük veya ona eşit olmalıdır.
