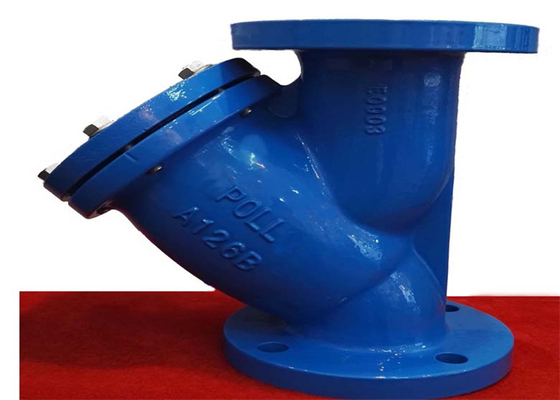

| Ürün adı: | Y Süzgeç Valfi | Baskı yapmak: | Orta Basınç |
|---|---|---|---|
| Standart: | API standardı | Gövde Malzemesi: | dökme demir |
| Bağ: | Flanş Uçları, RF | Renk: | mavi, Müşterinin İsteği |
| Tip: | Y Tipi Süzgeç.,Boru Bağlantı Elemanları | orta boy: | Su yağ buharı |
| Vurgulamak: | api y filtre valfi,125lb y filtre valfi,80mm y tipi süzgeç valfi |
||
Dökme demir filtreler metalurji, kimya sanayi, petrol, kağıt yapımı, ilaç, gıda, madencilik, elektrik, kentsel, ev ve diğer gaz alanlarında yaygın olarak kullanılmaktadır.Dökme demir filtre, vanaların normal kullanımını korumak için ortamdaki safsızlıkları ortadan kaldırmak için genellikle basınç tahliye vanası, basınç tahliye vanası, konumlandırma vanası veya diğer ekipmanların girişine monte edilen iletim ortamı boru hattında vazgeçilmez bir cihazdır. Ekipman, ekipman bakım maliyetlerini azaltın.
Akışkan bir filtre elemanı ile filtreye girdiğinde, kirlilikler filtre elemanı tarafından bloke edilir ve filtre çıkışından temiz filtre gazı boşaltılır.Temizlemek gerektiğinde, filtre silindiri demonte olduğu sürece, filtre elemanı çıkarılır ve temizlikten sonra tekrar doldurulabilir.Bu nedenle döküm filtre kullanımı ve bakımı son derece uygundur.
| boyut | L | D | D1 | b | Z-φd | H |
| 2＂ | 223 | 152 | 121 | 16 | 4-φ19 | 163 |
| 2.5＂ | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
| 3＂ | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
| 4＂ | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
| 5＂ | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
| 6＂ | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
| 8＂ | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
| 10＂ | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
| 12＂ | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
| flanş ucu | ANSI B16.1 |
| Nominal basınç | 125PSI |
| Kabuk testi | 2.4mpa |
| Uygun sıcaklık | sıcaklık ≤ 200 ℃ |
| Uygun basınç | basınç < 1,6 MPa. |
| Uygun ortam | su yağ buharı |
| Gövde | ASTM A216 CL.B |
| Ekran | SS304 |
| bone | ASTM A216 CL.B |
| Fiş | ASTM 1035 |
1. Bu ürün kuru bir depoda tutulur ve açık havada saklanması kesinlikle yasaktır.
2. Uzun süreli depolama, düzenli bakım.
3. Ürün genellikle giriş ucunda basınç tahliye vanası, basınç tahliye vanası, hidrolik kontrol vanası veya orta ekipman kullanımına monte edilir.
4. Ürünü kurmak için boru hatlarını atlayın.
5. Ürün, korumalı vananın mesafesi korumalı vananın çapının 6 ~ 10 katı olacak şekilde monte edilmelidir.
6. Kurulum sırasında orta akış, gövde üzerindeki ok yönü ile tutarlı olmalıdır.
7. Takarken kapak çap ekseninin altındadır.
8. Boru ve valf boşluğu montajdan önce temizlenmelidir.
9. Çalışma koşulları, ana performans spesifikasyonlarındaki gerekliliklerle tutarlı olmalıdır.
10. Giriş ve çıkış basıncı farkı 0,2 MPa'dan büyük olduğunda temizlik veya temizlik yapılmalıdır.
Bu ürün, gövde, kapak, filtre ve diğer parçalardan oluşur; ortam, içe aktarmadan, filtre süzgecinden geçerek, çıkıştan dışarı
