Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Y Süzgeç Valfi | Renk: | Müşterinin İsteği, Siyah |
|---|---|---|---|
| Tip: | Y Tipi Süzgeç. | Standart: | KS standardı |
| Baskı yapmak: | Orta Basınç, 10K | ortam sıcaklığı: | Orta sıcaklık |
| Gövde Malzemesi: | gri demir ; eğilebilir Demir | İsim: | filtre valfi |
| Vurgulamak: | 10k standart y süzgeç vanası,150mm y süzgeç vanası,dökme demir y tipi süzgeç vanası |
||

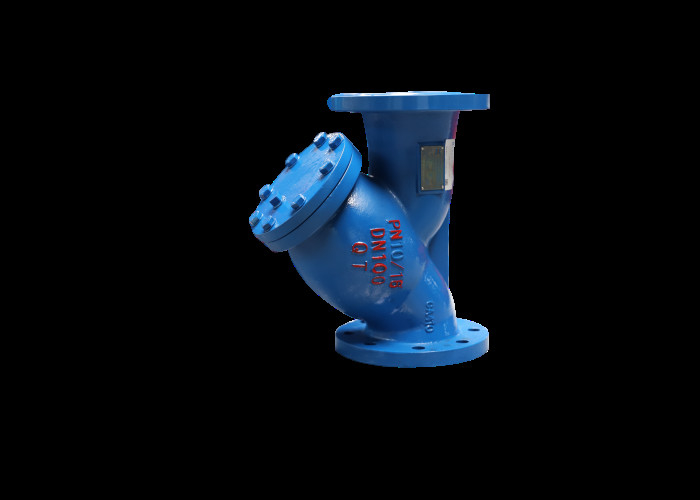

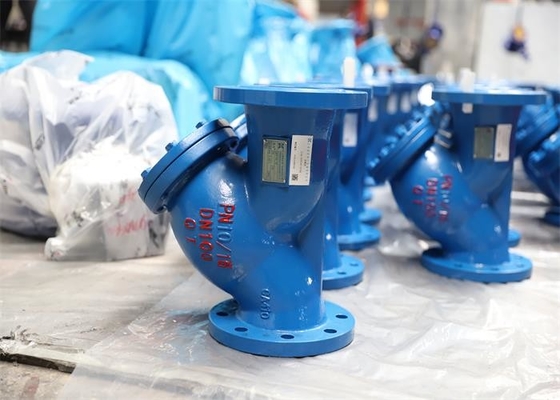

Y tipi filtre, orta boru hattı sistemini taşımak için vazgeçilmez bir filtre cihazıdır.Y tipi filtre, valflerin ve ekipmanın normal kullanımını korumak için ortamdaki safsızlıkları gidermek için genellikle basınç tahliye valfi, basınç tahliye valfi, su seviye valfi veya diğer ekipmanların girişine monte edilir.Y tipi filtre gelişmiş yapıya, düşük dirence, kolay deşarja vb. sahiptir.Y tipi filtre uygulanabilir ortam su, yağ, gaz olabilir.
| Tip | Basınç(MPa) | Test basıncı MPa | Uygun sıcaklık ℃ | Uygun ortam |
| Mukavemet (su) | ||||
| (KS)GL41H-10K | 1.0 | 2.0 | -10~200℃ | Buhar |
| GL41H-10K | (DN) | Boyut | ||||||
| L | B | C | D | e | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
Bu ürün, gövde, kapak, filtre ve diğer parçalardan oluşur; ortam, içe aktarmadan, filtre süzgecinden geçerek, çıkıştan dışarı
1. Bu ürün kuru bir depoda tutulur ve açık havada saklanması kesinlikle yasaktır.
2. Uzun süreli depolama, düzenli bakım.
3. Ürün genellikle giriş ucunda basınç tahliye vanası, basınç tahliye vanası, hidrolik kontrol vanası veya orta ekipman kullanımına monte edilir.
4. Ürünü kurmak için boru hatlarını atlayın.
5. Ürün, korumalı vananın mesafesi korumalı vananın çapının 6 ~ 10 katı olacak şekilde monte edilmelidir.
6. Kurulum sırasında orta akış, gövde üzerindeki ok yönü ile tutarlı olmalıdır.
7. Takarken kapak çap ekseninin altındadır.
8. Boru ve valf boşluğu montajdan önce temizlenmelidir.
9. Çalışma koşulları, ana performans spesifikasyonlarındaki gerekliliklerle tutarlı olmalıdır.
10. Giriş ve çıkış basıncı farkı 0,2 MPa'dan büyük olduğunda temizlik veya temizlik yapılmalıdır.
