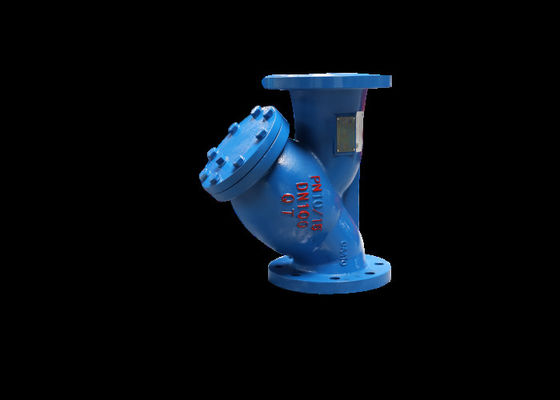

| Ürün adı: | Süzgeç Valfi | Bağ: | Flanş Uçları, RF |
|---|---|---|---|
| Renk: | mavi, Müşterinin İsteği, siyah | Standart: | KS standardı |
| İsim: | filtre valfi | Boyut: | DN40~DN300 |
| Baskı yapmak: | Orta Basınç, 1.6Mpa | Malzeme: | dökme demir, Gri demir |
| Vurgulamak: | siyah gövde y süzgeç filtre vanası,gri demir y süzgeç filtre vanası,y tipi süzgeç vanası 10k basınç |
||
Bu ürün, nominal basınç ≤1.6MPa, sıcaklık 0 ° C ~120 ° C /0 ° C ~200 ° C su, ≤0.2MPa doymuş buhar, petrol boru hattı için uygundur, kir, çökelti, pas ve diğer kalıntıları filtreleyebilir. orta.
Y tipi filtre, orta boru hattı sistemini taşımak için vazgeçilmez bir filtre cihazıdır.Y tipi filtre, valflerin ve ekipmanın normal kullanımını korumak için ortamdaki safsızlıkları gidermek için genellikle basınç tahliye valfi, basınç tahliye valfi, su seviye valfi veya diğer ekipmanların girişine monte edilir.Y tipi filtre gelişmiş yapıya, düşük dirence, kolay deşarja vb. sahiptir.Y tipi filtre uygulanabilir ortam su, yağ, gaz olabilir.
| GL41H-10K | (DN) | Boyut | ||||||
| L | B | C | D | e | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| Tip | Basınç(MPa) | Test basıncı MPa | Uygun sıcaklık ℃ | Uygun ortam |
| Mukavemet (su) | ||||
| (KS)YDST | 1.0 | 2.0 | -10~200℃ | Buhar |
Bu ürün, gövde, kapak, filtre ve diğer parçalardan oluşur; ortam, içe aktarmadan, filtre süzgecinden geçerek, çıkıştan dışarı
1. Bu ürün kuru bir depoda tutulur ve açık havada saklanması kesinlikle yasaktır.
2. Uzun süreli depolama, düzenli bakım.
3. Ürün genellikle giriş ucunda basınç tahliye vanası, basınç tahliye vanası, hidrolik kontrol vanası veya orta ekipman kullanımına monte edilir.
4. Ürünü kurmak için boru hatlarını atlayın.
5. Ürün, korumalı vananın mesafesi korumalı vananın çapının 6 ~ 10 katı olacak şekilde monte edilmelidir.
6. Kurulum sırasında orta akış, gövde üzerindeki ok yönü ile tutarlı olmalıdır.
7. Takarken kapak çap ekseninin altındadır.
8. Boru ve valf boşluğu montajdan önce temizlenmelidir.
9. Çalışma koşulları, ana performans spesifikasyonlarındaki gerekliliklerle tutarlı olmalıdır.
10. Giriş ve çıkış basıncı farkı 0,2 MPa'dan büyük olduğunda temizlik veya temizlik yapılmalıdır.
