Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

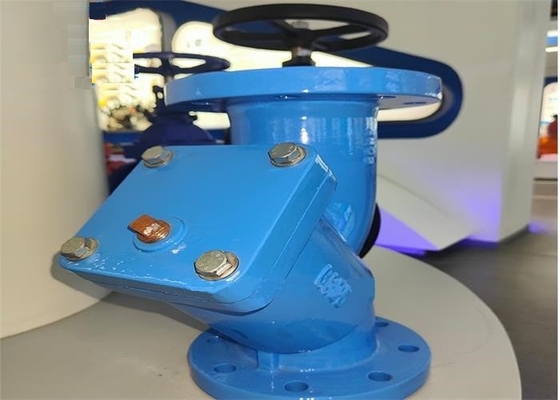

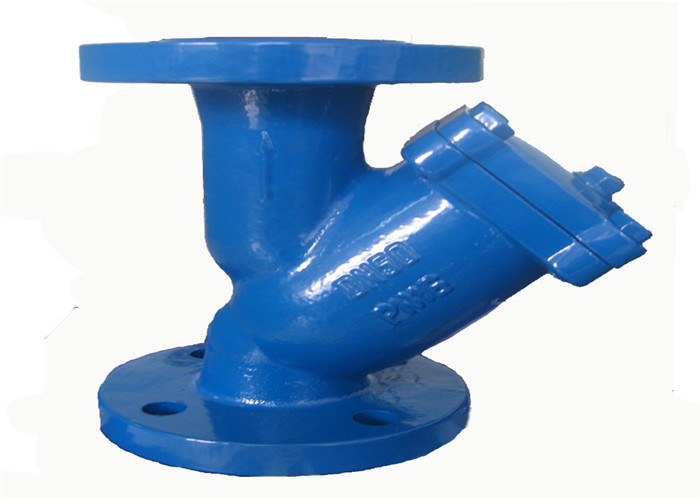

| Ürün adı: | Y Süzgeç Valfi | İsim: | Flanş Filtre Vanası |
|---|---|---|---|
| Bağ: | Flanş Uçları | Boyut: | DN50~DN200 |
| Renk: | mavi, Müşterinin İsteği | ağ: | 10~100 |
| medya: | Su, Petrol, Gaz | Baskı yapmak: | Orta Basınç |
| Vurgulamak: | flanş uçları y süzgeç vanası,100mm ebat y süzgeç vanası,kompakt yapı y tipi süzgeç vanası |
||
Bu ürün, nominal basınç ≤1.6MPa, sıcaklık 0 ° C ~120 ° C /0 ° C ~200 ° C su, ≤0.2MPa doymuş buhar, petrol boru hattı için uygundur, kir, çökelti, pas ve diğer kalıntıları filtreleyebilir. orta.
| boyut | L | D | D1 | D2 | erkek arkadaş | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| Bölüm adı | Malzeme |
| Gövde, Kaput | GG25/GGG40.3 |
| filtre | 304 |
| Somun | 25/35 |
| flanş ucu | BS EN1092-2 |
| Tespit ve test | BS EN 12266 |
| Nominal basınç | 1,6 MPa |
| cehennem Testi (su) | 2.4 mpa |
| Uygun sıcaklık | sıcaklık ≤ 200 ℃ |
| Uygun basınç | basınç < 1,6 MPa. |
| Uygun ortam | buhar su yağı |
Valf, çıkış akışından filtreleme amacına ulaşmak için filtre süzgecinden ortamdan girişe doğrudur.
1. Basit şekil, iyi üretim teknolojisi, geniş uygulama yelpazesi, kurulumu kolay.
2. Makul ve kompakt yapı, tam görünüm, işte ortamdaki safsızlıkları filtreleyebilir.
3. Ortam, valf girişi yönünden akabilir, filtre süzgecinden süzülebilir ve filtrasyon amacına ulaşmak için çıkıştan dışarı akabilir.
1. Bu ürün, boru hattındaki muhtelif şeyleri filtrelemek ve vanaların veya ekipmanın normal çalışmasını korumak için boru hattına kurulur.
2. Ürünün kurulumu için boru hatlarına bypass takılmalıdır.
3. Boru ve vana boşluğu montajdan önce temizlenmelidir.
4. Vana, kurulumdan sonra büyük dış kuvvetlere maruz bırakılmamalıdır.
5. Yerel minimum sıcaklık 4℃'den düşük olduğunda, yalıtım koruması alınmalıdır;Boru duvar sıcaklığının 0°C'nin altına düşmesini önlemek için uç vanası boru veya ceket ısıtması ile birlikte kullanılmalıdır.
6. Titreşim veya ortam sıcaklığının hızlı değişimi altında boru hattına kurulması ve kullanılması kesinlikle yasaktır.
7. Ürün genellikle basınç düşürme valfi, hidrolik kontrol valfi ve diğer ekipmanların girişine kurulur.Kurulum konumu, korumalı vananın çapının 6-10 katı olmalı ve ortamın akış yönü, vana gövdesinin ok yönü ile tutarlı olmalıdır;Aksi takdirde, filtre işlevi gerçekleştirilemez.
