Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Pirinç Su Vanası | Gövde Malzemesi: | Pirinç |
|---|---|---|---|
| Renk: | pirinç yüz | Çalışma sıcaklığı: | -10°C ila 150°C |
| Boyut: | DN15 To100 | Orta: | Hava, Su, Yağ |
| Bağ: | dişli | Baskı yapmak: | 1.6Mpa |
| Vurgulamak: | PTFE Contalı Dişli Küresel Vana,Dişli Küresel Vana 1.6 Mpa,PTFE Contalı Pirinç Su Vanası |
||
Valf, sıcaklık ≤150 ℃ su, buhar ve yağ ve açma ve kapama için diğer aşındırıcı olmayan ortam boru hattı için kullanılır.

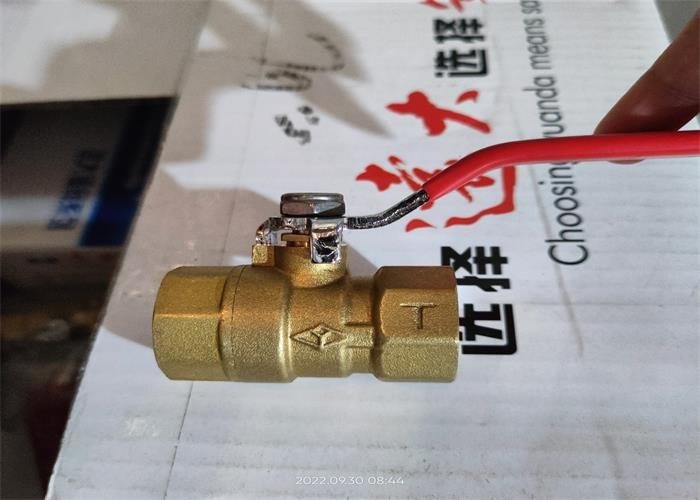

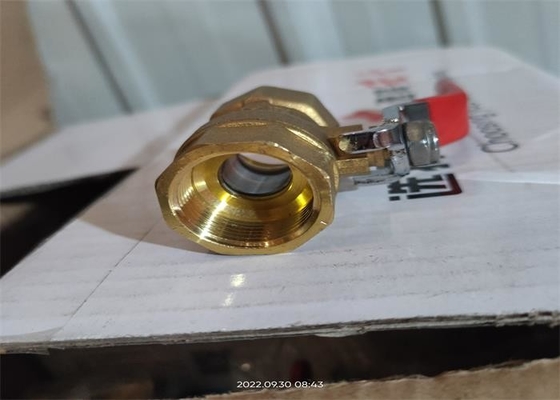

Q11f-16t, valf gövdesi, bilye, valf gövdesi, tutamak ve diğer parçalardan oluşur.Kol, vananın açık konumda olduğunu belirtmek için boru eksenine paralel ve vananın kapalı konumda olduğunu belirtmek için boru eksenine diktir.Açma ve kapamayı gerçekleştirmek için kol 90° döndürülür.
| Tip | G | Boyut (mm) | ||
| L | H | ben | ||
| Q11F-16T | 1/2 | 51.4 | 48.2 | 90 |
| 3/4 | 57.4 | 51 | 90 | |
| 1 | 67.4 | 58 | 100 | |
| 11/4 | 77.5 | 61 | 100 | |
| 11/2 | 88 | 73 | 137 | |
| 2 | 105.4 | 79 | 137 | |
| Bölüm adı | Malzeme |
| Gövde | HPb59-1 |
| Top | HPb59-1 |
| Kök | HPb59-1 |
| Fok | PTFE |
| Tip |
Baskı yapmak (MPa) |
test basıncı | Sıcaklık ℃ | Orta | |
|
Kabuk (su) MPa |
Mühür (su) MPa |
||||
| Q11F-16T | 1.6 | 2.4 | 1.76 | -20~150℃ | Su, kapalı boru hattı gazı ≤ 0.4mpa, hava ≤ 0.6mpa, aşındırıcı olmayan sıvı |
1. Bu valf kuru bir depoda tutulur ve açık havada saklanması kesinlikle yasaktır.
2. Uzun süreli depolama düzenli olarak sürdürülmelidir.
3. Ürün, herhangi bir pozisyonda ve herhangi bir boru hattına kurulabilir ve çalışma koşulları, performans spesifikasyonlarındaki gereksinimlerle uyumlu olmalıdır.
4. Kurulumdan önce, kurulumdan önce gereksinimleri karşılamak için basınç testi yapılmalıdır.
5. Montajdan önce boru ve valf boşluğu temizlenmelidir.
6. Kurulumdan sonra ürün büyük bir dış kuvvete maruz bırakılmamalıdır.
7. Sapın yönü, gövdenin kare oluğunun yönü ile tutarlı olmalıdır.
