Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

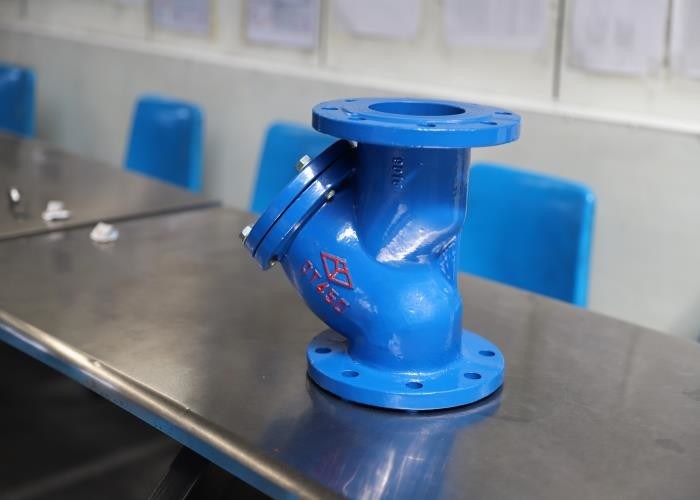

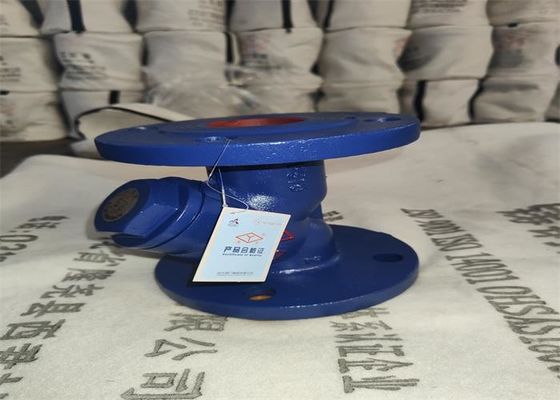

| Ürün adı: | Y Süzgeç Valfi | Bağ: | Flanş Uçları |
|---|---|---|---|
| renk: | Müşterinin İsteği Mavi | Tip: | Y Tipi Süzgeç. |
| Boyut: | DN15~DN600 | Gövde Malzemesi: | dökme demir |
| Baskı yapmak: | 1.0~1.6 mpa | ortam sıcaklığı: | ≤200 ℃ |
| Vurgulamak: | uzun yapı y süzgeç vanası,dn15 y süzgeç vanası,dn600 y tipi süzgeç vanası |
||
Vana özellikleri:
1. Basit şekil, iyi üretim teknolojisi, geniş uygulama aralığı, kurulumu kolay.
2. Makul ve kompakt yapı, tam görünüm, çalışma ortamındaki safsızlıkları filtreleyebilir.
3. Ortam, valfin giriş yönünden akabilir, filtreden süzülebilir ve filtrasyon amacına ulaşmak için çıkıştan dışarı akabilir.
| Tip | DN | Boyut (mm) | |||||||
| L(uzun) | L(kısa) | D | D1 | D2 | bf(uzun) | bf(kısa) | Z-Φd | ||
GL41H-16 GL41AH-16
| 32 | 180 | 135 | 100 | 78 | 17-2 | 4-Φ18 | ||
| 40 | 220 | 170 | 145 | 110 | 85 | 17-2 | 19-3 | 4-Φ18 | |
| 50 | 240 | 170 | 160 | 125 | 100 | 19-2 | 19-3 | 4-Φ18 | |
| 65 | 280 | 195 | 180 | 145 | 120 | 19-2 | 19-3 | 4-Φ18 | |
| 80 | 320 | 240 | 195 | 160 | 135 | 21-2 | 19-3 | 8-Φ18 | |
| 100 | 380 | 270 | 215 | 180 | 155 | 26-2 | 19-3 | 8-Φ18 | |
| 125 | 440 | 290 | 245 | 210 | 185 | 26-2 | 21-3 | 8-Φ18 | |
| 150 | 480 | 345 | 280 | 240 | 210 | 27-2 | 21-3 | 8-Φ23 | |
| 200 | 600 | 460 | 335 | 295 | 265 | 29-2 | 21-3 | 12-Φ23 | |
| 250 | 605 | 405 | 355 | 320 | 31-2 | 12-Φ25 | |||
| 300 | 635 | 460 | 410 | 375 | 33-3 | 12-Φ25 | |||
| 350 | 696 | 520 | 470 | 435 | 37-3 | 16-Φ25 | |||
| 400 | 790 | 580 | 525 | 485 | 39-3 | 16-Φ30 | |||
| 450 | 850 | 640 | 585 | 545 | 44-4 | 20-Φ30 | |||
| Bölüm adı | Malzeme |
| Gövde, Kaput | HT200/QT450-10 |
| Filtre | 201/304 |
| Cıvata, Somun | 25/35 |
1. Bu ürün nominal basınç ≤ 1.6mpa, sıcaklık 0 ℃ ~ 120 ℃ su, ≤ 0.2mpa doymuş buhar, petrol boru hattı için uygundur, ortamdaki kir, yağış, pas ve diğer kalıntıları filtreleyebilir
2. Valf, filtrasyon amacına ulaşmak için filtre yoluyla ortamdan girişe, çıkıştan çıkışa
1. Bu ürün, boru hattındaki yabancı maddeleri filtrelemek ve vanaların veya ekipmanın normal çalışmasını korumak için boru hattına monte edilmiştir.
2. Ürünü kurmak için boruyu baypas edin.
3. Montajdan önce boru ve valf boşluğu temizlenmelidir.
4. Vana, kurulumdan sonra büyük bir dış kuvvete maruz kalmamalıdır.
5. Yerel minimum sıcaklık 4℃'den düşük olduğunda, yalıtım koruması yapılmalıdır;Uç vana olarak, boru duvarının sıcaklığının 0℃'nin altına düşmesini önlemek için bir boru veya ceket ile ısıtılmalıdır.
6. Titreşim veya orta sıcaklıktaki hızlı değişiklikler altında boru hattına monte edilmesi ve kullanılması kesinlikle yasaktır.
7. Ürün genellikle basınç düşürme valfi, hidrolik kontrol valfi ve diğer ekipmanların girişine kurulur.Kurulum konumu, koruma valfinin çapından 6-10 kat daha fazla olmalı ve ortamın akış yönü, valf gövdesi üzerindeki ok yönü ile tutarlı olmalıdır;Aksi takdirde filtreleme etkisi elde edilemez.
8. Montajdan önce boru ve valf boşluğu temizlenmelidir.Kurulum ve kullanımdan sonra 3 yıl içinde ve 3 yıl sonra yılda bir temizlik döngüsü aşağıdaki gibidir.
· Nominal basınç: 1,6mpa
· Nominal çap: DN32-450mm
· Uygulanabilir sıcaklık ve ortam:
· Ana malzeme gri dökme demirdir, uygulanabilir sıcaklık 0 ℃ ~ 120 ℃, uygulanabilir ortam: su, ≤ 1.0mpa buhar, yağ ürünleri;
· Ana malzeme sünek demir, uygulanabilir sıcaklık 0 ℃ ~ 200 ℃, uygulanabilir ortam: su, ≤ 1.0mpa buhar, yağ ürünleri;
· Tasarım ve üretim: GB/T12233, evrensel valf demir küresel valf ve kaldırma çek valfine bakın
· Yapı uzunluğu: GB/T12221 metal valf yapı uzunluğu veya üretici standardı
· Bağlantı ucu: JB/T 78 entegre dökme demir flanş
· Muayene ve test: GB/T13927 endüstriyel valf basınç testi
