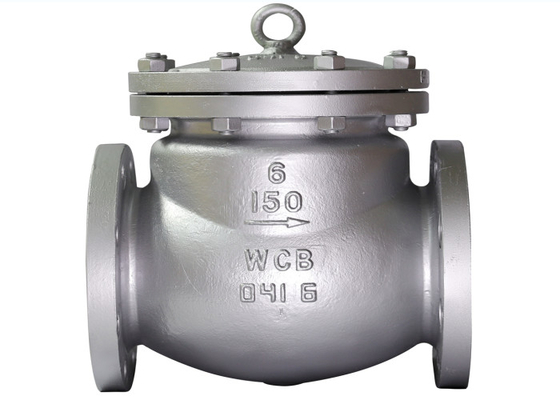

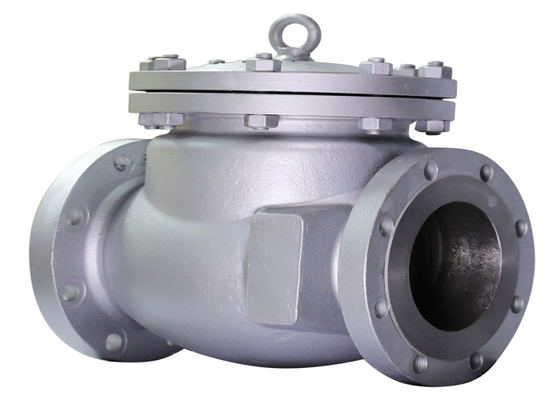

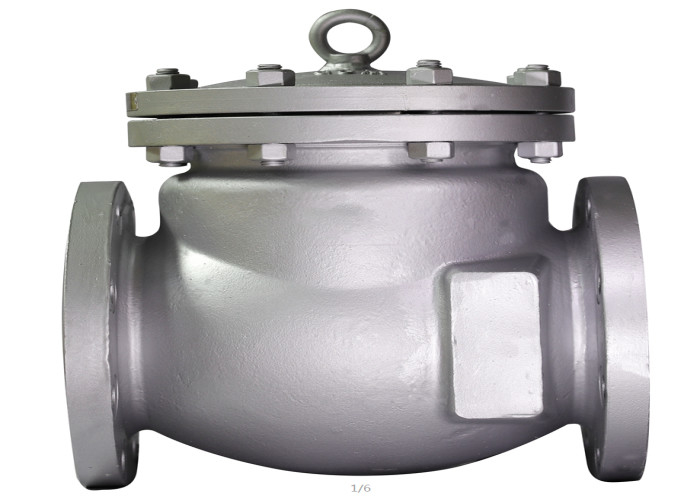

H44H-300LB Dökme Çelik 300LB Basınç API Flanşlı Döner Çekvalf

Tanıtım

Tek yönlü valf veya çek valf olarak da bilinen salınımlı çek valf, boru hattındaki ortamın geri akışını önlemek için kullanılır.Ortam akışı ve ortamın geri akışını önlemek için zorlama ile açma ve kapama kısımları otomatik olarak açılıp kapanan vanaya çekvalf denir.Çek valf, esas olarak tek yönlü ortam akışı ile boru hattında kullanılan otomatik bir valftir.Kazaları önlemek için ortamın yalnızca bir yönde akmasına izin verilir.Vana, genel yatay boru hattına monte edilecektir.

Uşake:

Döner çek valf nominal basınca uygulanabilir PN1 0MPa~42.0MPa,Class150-2500； Nominal çap DN15 ~ 1200mm, nps1 / 2 ~ 48;- 196 ~ 540 ℃ çalışma sıcaklığına sahip çeşitli boru hatlarında, orta derecede geri akışı önlemek için kullanılır.Farklı malzemeler (WCB, CF8 (m), CF3 (m), 1gr5mo, 15crmo1v) seçilerek su, buhar, yağ, nitrik asit, asetik asit, güçlü oksitleyici ortam, üre ve diğer ortamlara uygulanabilir. Esas olarak petrol, kimya, ilaç, kimyasal gübre, elektrik enerjisi ve diğer boru hatlarında kullanılır

yapı:

Salınım çek valf, yerleşik külbütör salınım yapısını benimser.Vananın tüm açma ve kapama parçaları vana gövdesinin içine monte edilmiştir ve vana gövdesine girmez.Orta flanşta kullanılan sızdırmazlık contası ve sızdırmazlık halkası dışında, vana sızıntısı olasılığını ortadan kaldırmak için bir bütün olarak harici sızıntı noktaları yoktur.Döner çek valf külbütör kolu ve valf diskinin bağlantısı, küresel bağlantı yapısını benimser, böylece valf diski 360 derece içinde belirli bir serbestlik derecesine sahiptir ve uygun mikro konum telafisine sahiptir.

Ana parça ve malzemeler
