Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

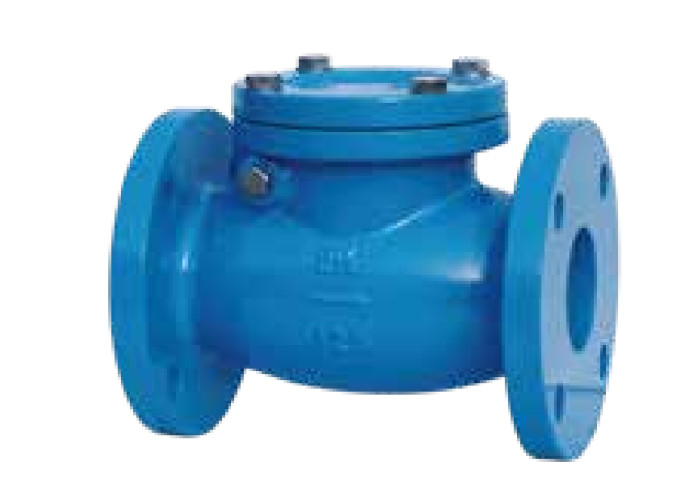

| Ürün adı: | Flanşlı Salıncak Çekvalf | BASKI YAPMAK: | 125LB /1.6MPA |
|---|---|---|---|
| Malzeme: | dökme demir | Boyut: | DN50-DN300 |
| Orta: | Su, Yağ, buhar | Standart: | API |
| Renk: | mavi, Müşterinin İsteği | Çalışma Basıncı: | 125LB |
| Çalışma sıcaklığı: | 0 ila 120 derece | bağlantı: | Flanş Uçları |
| Vurgulamak: | 125LB Salınım Çekvalf Flanş Tipi,API Salınım Çekvalf Flanş Tipi,Dökme Demir API Salıncak Çekvalf |
||
Tek yönlü valf veya çek valf olarak da bilinen salınımlı çek valf, boru hattındaki ortamın geri akışını önlemek için kullanılır.Ortam akışı ve ortamın geri akışını önlemek için zorlama ile açma ve kapama kısımları otomatik olarak açılıp kapanan vanaya çekvalf denir.Çek valf, esas olarak tek yönlü ortam akışı ile boru hattında kullanılan otomatik bir valftir.Kazaları önlemek için ortamın yalnızca bir yönde akmasına izin verilir.Bu tip vana, boru hattına yatay olarak monte edilecektir.
Su, buhar, yağ, nitrik asit, asetik asit, güçlü oksitleyici ortam, üre ve diğer ortamlara uygulanabilir.Esas olarak petrol, kimya, ilaç, kimyasal gübre, elektrik enerjisi ve diğer boru hatlarında kullanılır.

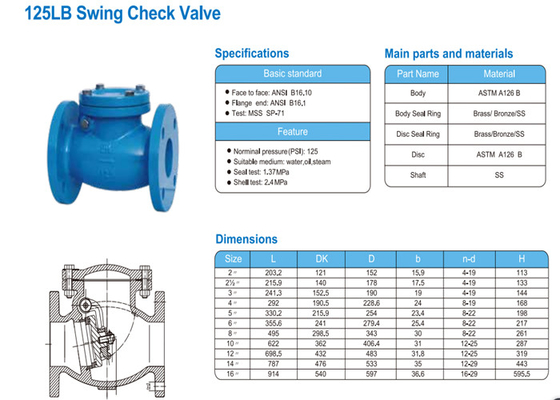

| temel standart | |
| Flanş ucu | ANSI B16.1 |
| Yüz yüze | ANSI B16.1 |
| Ölçek | MSSSP-71 |
| Normal basınç (PSI) | 125 |
| uygunbk sıcaklık | <200°C |
| Mühür testi | 1.37MPa |
| Kabuk testi | 2.46mpa |
| Uygun ortam: | buhar, su, yağ |
| Bölüm adı | gövde | vücut mühür halkası | disk conta halkası | disk |
| malzeme | ASTM A126 B | ZCuSn5Pb5Zn5 | ZCuSn5Pb5Zn5 | ASTM A126 B |
| Boyut | DN | L | D | D1 | B | Zxw | H |
| 2" | 50 | 203.2 | 152 | 121 | 15.9 | 4-19 | 113 |
| 2-1 / 2" | 65 | 215.9 | 178 | 140 | 17.5 | 4-19 | 133 |
| 3" | 80 | 241.3 | 190 | 152.5 | 19 | 4-19 | 144 |
| 4" | 100 | 292 | 228.6 | 190.5 | 24 | 8-19 | 168 |
| 5" | 125 | 330.2 | 254 | 215.9 | 23.4 | 8-22 | 198 |
| 6" | 150 | 355,6 | 279.4 | 241 | 25.4 | 8-22 | 217 |
| 8" | 200 | 495 | 343 | 298,5 | 30 | 8-22 | 261 |
| 10" | 250 | 622 | 406.4 | 362 | 31 | 12-25 | 287 |
| 12" | 300 | 698,5 | 483 | 432 | 31.8 | 12-25 | 319 |
| 14" | 350 | 787 | 533 | 476 | 35 | 12-29 | 443 |
| 16" | 400 | 914 | 597 | 540 | 36.6 | 16-29 | 595.5 |
